vllm v1 源码精读（三）：KV Cache 管理、Chunked Prefill 与异步架构

本文基于 vllm ba22152（2026-07-06），源码链接均指向该 commit 的固定行号。 代码浏览入口：github.com/vllm-project/vllm/tree/ba22152

系列文章：

• （一）为什么要重写，以及 LLM() 这行代码背后发生了什么
• （二）generate() 计算流——model.forward() 在哪里被调用？
• （三）KV Cache 管理、Chunked Prefill 与异步架构（本文）
• （四）插件系统——用 Python entry_points 实现零侵入扩展
• （五）从 generate() 到 Speculative Decoding 的完整计算流

1. 前言

上一篇把 EngineCore.step() 的调用链走了一遍：调度 → GPU forward → 采样 → 状态更新。”调度”这一步内部发生了什么，上一篇故意跳过了——这篇专门把它拆开。

这篇文章围绕三个独立但相关的机制：KV Cache 怎么管（显存分页与前缀复用）、Chunked Prefill 怎么工作（prefill 和 decode 如何混排）、HTTP serving 的异步架构（为什么要独立进程 + ZMQ）。三者共同服务于 Scheduler 的调度决策，缺任何一块都撑不起一个高吞吐的推理服务。

2. 整体：三个机制共同服务于调度层

在拆细节之前，先理解三个机制各自解决什么问题，以及它们在代码里分别住在哪里。

EngineCore.step()
  ├─ Scheduler.schedule()          ← 调度决策（持有 KVCacheManager）
  │    ├─ KVCacheManager            → 管理 KV 块的分配/释放/前缀缓存
  │    └─ num_computed_tokens       → Chunked Prefill 的关键字段
  │
  ├─ Executor.execute_model()      ← GPU forward（内部用 slot_mapping 读写 KV）
  │
  └─ [HTTP serving 场景]
       AsyncLLM + ZMQ              → 独立进程通信，绕开 Python GIL

• KV Cache 管理：解决”显存碎片”——不同请求的序列长度差异大，预分配最长显存会有大量浪费，改用分页管理
• Chunked Prefill：解决”prefill 饿死 decode”——长 prompt 的 prefill 被切成多步，和 decode 混在同一个 batch 里执行
• 异步架构：解决”GIL 互相拖慢”——HTTP server（asyncio）和 EngineCore（调度循环）放在同一进程里会互相争 GIL，分到独立进程才能真正并行

3. KV Cache 管理

3.1 为什么要分块：显存碎片问题

LLM 推理的显存大头是 KV Cache，不是模型权重。以 LLaMA-3-8B（GQA，8 个 KV head，head_dim=128，fp16）为例：

• 每层每个 token 的 KV Cache：$2 \times 8 \times 128 \times 2\ \text{bytes} = 4096\ \text{bytes}$
• 32 层合计：$32 \times 4096 = 131072$ bytes ≈ 128 KB/token
• 一个 4K 上下文的请求：$4096 \times 128\ \text{KB} \approx 512\ \text{MB}$

batch 里有 10 个这样的请求，仅 KV Cache 就需要 5 GB。更头疼的是，不同请求的序列长度差异极大。如果每个请求都预分配”最长可能序列”的显存，内存碎片极其严重——可能 80% 的显存空闲着，却没法给其他请求用。

PagedAttention 的思路和 OS 虚拟内存分页几乎一模一样：把 KV Cache 切成固定大小的”页”（块），物理上不连续，用地址表（block table）维护逻辑序列到物理块的映射。理解了 OS 虚拟内存，这套设计的动机就一目了然。

3.2 三层数据结构全景

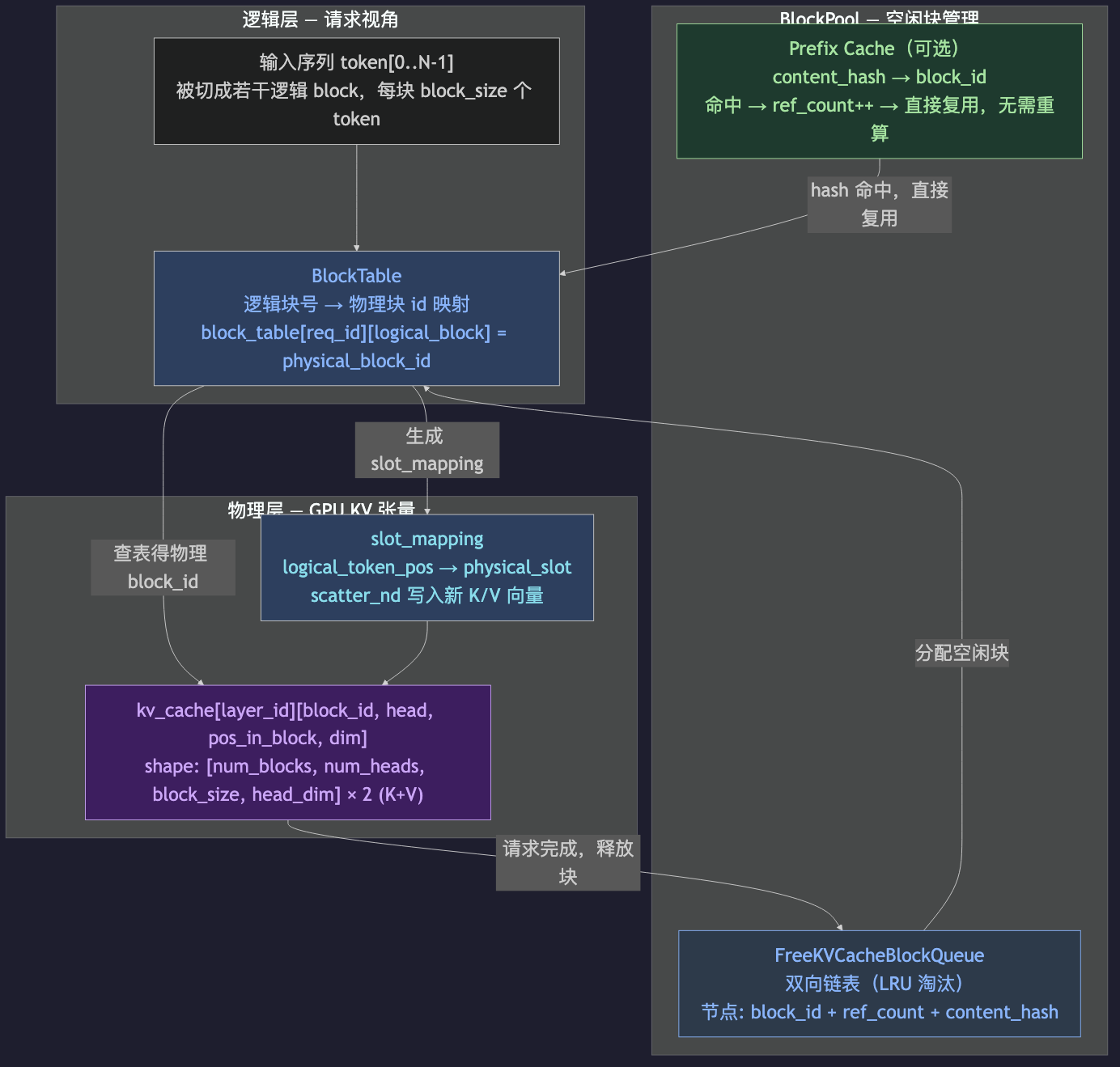

vllm 的 KV Cache 数据结构分三层，下图展示了三层之间的持有关系与数据流：

• 左侧（逻辑层）：请求视角，序列按 block_size 切成逻辑块，block_table 记录每个逻辑块对应哪个物理 block_id，slot_mapping 进一步细化到每个 token 的物理槽
• 右侧（BlockPool）：管理器视角，FreeKVCacheBlockQueue 维护空闲块，Prefix Cache 缓存已计算过的块
• 底部（GPU 物理层）：实际的 KV Cache tensor，shape [num_blocks, 2, block_size, num_kv_heads, head_dim]

三条主线贯穿整个图：分配链（请求来了 → popleft() 取块 → 写入 GPU）、前缀复用链（hash 命中 → 跳过 prefill）、释放链（请求完成 → 归还到 FreeQueue）。

3.3 KVCacheBlock 和 FreeKVCacheBlockQueue

这里要先说清楚两个层次的东西：

KVCacheBlock 是 CPU 侧的元数据对象，住在 KVCacheManager 里，只记”这个块被谁占着、ref_cnt 是多少、hash 是什么”，不存任何实际的 K/V 向量：

# vllm/v1/core/kv_cache_utils.py
# class KVCacheBlock（dataclass）
class KVCacheBlock:
    block_id: int                           # 物理块编号（0..num_blocks-1），是索引 key
    ref_cnt: int                            # 引用计数，0 表示空闲可分配
    _block_hash: BlockHashType | None       # 内容 hash（None = 还没填满）
    prev_free_block: KVCacheBlock | None    # 双向链表指针
    next_free_block: KVCacheBlock | None

kv_cache 是 GPU 上预分配的大 tensor，住在 attention layer 里（由 EngineCore._initialize_kv_caches() 在启动时一次性分配），才是实际存 K/V 向量的地方：

# 在 GPUModelRunner 初始化时，attention layer 持有这个 tensor
# shape: [num_blocks, 2, block_size, num_kv_heads, head_dim]
# 其中 2 表示 K 和 V 各一份

# 具体例子：block_size=16, num_kv_heads=8, head_dim=128, 共分配了 1000 个块
# kv_cache.shape = [1000, 2, 16, 8, 128]  ← 一次分配好，不动

两者通过 block_id 连接：KVCacheBlock.block_id = 42 意味着这个块的实际 K/V 数据存在 kv_cache[42]。KVCacheManager 负责分配/回收 KVCacheBlock 对象（CPU 侧），attention kernel 用 block_id 去索引 kv_cache tensor（GPU 侧）：

# KVCacheManager 分配了一个 block_id=42 的块给某个请求（CPU 侧记账）
block = KVCacheBlock(block_id=42, ref_cnt=1, ...)

# attention kernel 用 block_id 去读写实际数据（GPU 侧）
kv_cache[42, 0]  # 第 42 号物理块的 K cache，shape [16, 8, 128]
kv_cache[42, 1]  # 第 42 号物理块的 V cache，shape [16, 8, 128]
# kv_cache[42, 0, 3] 就是该块第 4 个 token 位置的 K 向量，shape [8, 128]

FreeKVCacheBlockQueue 维护所有 ref_cnt == 0 的块，是 KV Cache 管理最核心的数据结构。它是一个双向链表，按 hash 状态分两段：

head → [无hash块] → [无hash块] → [有hash块] → [有hash块] → tail
        ↑ 优先被分配（无缓存价值）                ↑ 尽量保留（前缀缓存候选）

四种操作全是 O(1)：

为什么用双链表而不是 deque？ 前缀缓存命中时，需要把命中的块从 free list 中间移除——它从空闲状态变为被占用。deque 中间移除是 O(n)，双链表保存了前后指针，O(1) 就能摘出来。做过 LeetCode 146（LRU Cache）对这个模式很熟悉。

3.4 Block Table 和 slot_mapping：逻辑块到 GPU 物理槽

KVCacheManager 管的是”哪个逻辑块用哪个物理 block_id”，但 attention kernel 需要更细的粒度——每个 token 具体写入哪个物理槽。这一步转换靠 block_table 和 slot_mapping 完成。

Block Table（vllm/v1/worker/block_table.py）是 CPU 侧 pinned numpy 数组，每步调度后异步 H2D 拷贝到 GPU：

# vllm/v1/worker/block_table.py
# class BlockTable
# 成员变量
self._block_table: np.ndarray
# shape [max_num_reqs, max_num_blocks_per_req], dtype int32
# block_table[req_i][j] = 请求 i 第 j 个逻辑块对应的物理 block_id

# 具体例子：假设 block_size=16，当前 batch 有 3 个请求
# 请求 0：prompt 20 tokens，分配了物理块 5 和 12
# 请求 1：prompt  8 tokens，分配了物理块 3
# 请求 2：prompt 35 tokens，分配了物理块 7、21、9
# block_table =
# [[  5, 12, -1],   # req 0：逻辑块 0→物理块 5，逻辑块 1→物理块 12，无第 3 块
#  [  3, -1, -1],   # req 1：逻辑块 0→物理块 3
#  [  7, 21,  9]]   # req 2：逻辑块 0→物理块 7，逻辑块 1→物理块 21，逻辑块 2→物理块 9

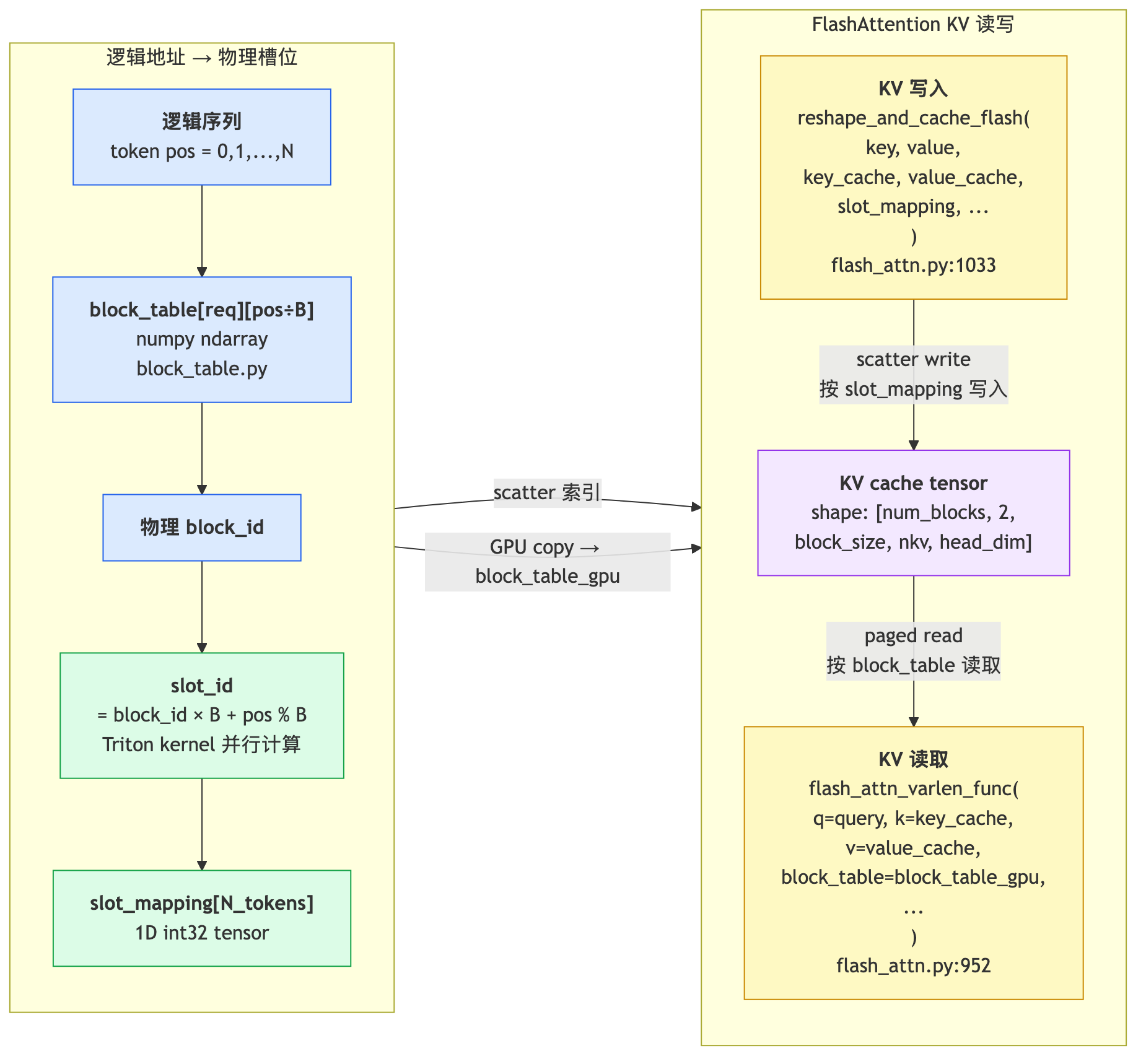

slot_mapping 从 block_table 算出每个 token 的物理槽，公式：

$B$ 是 block_size，pos 是 token 在请求中的绝对位置。沿用上面的例子，假设 block_size=16：

请求 0 的 token 17（pos=17）：
  逻辑块 = 17 // 16 = 1  → 物理块 = block_table[0][1] = 12
  块内偏移 = 17 % 16 = 1
  slot_id = 12 * 16 + 1 = 193

请求 2 的 token 32（pos=32）：
  逻辑块 = 32 // 16 = 2  → 物理块 = block_table[2][2] = 9
  块内偏移 = 32 % 16 = 0
  slot_id = 9 * 16 + 0 = 144

这个映射由 Triton kernel 并行计算（gpu_model_runner.py _compute_slot_mapping() 方法），对 batch 里所有请求的所有 token 同时算，输出 [N_tokens] 的 1D tensor，和 input_ids 的 1D varlen 格式完全对齐。

FlashAttention 2/3 原生支持 paged KV，所以读写接口很干净：

# vllm/v1/attention/backends/flash_attn.py
# class FlashAttentionImpl
# def forward(self, query, key, value, attn_metadata, ...)

# 写：把新计算的 K/V scatter 写入物理槽（按 slot_mapping 的位置）
ops.reshape_and_cache_flash(
    key, value, key_cache, value_cache, attn_metadata.slot_mapping, ...
)

# 读：直接用 block_table 做 paged attention
# 无需先 gather 成连续 buffer，避免了一次额外的显存拷贝
flash_attn_varlen_func(
    q=query, k=key_cache, v=value_cache,
    block_table=attn_metadata.block_table_gpu, ...
)

3.5 Prefix Caching：system prompt 不用重复计算

有一个很常见的场景：所有请求都带同一个长 system prompt，每次都重新 prefill 这几百 token 既浪费算力又慢。

Prefix Caching 的核心思路：只要两个请求的 token 前缀完全相同，对应的 KV 块可以直接复用，跳过 prefill。

判断”前缀相同”靠滚动 hash。第 k 块的 hash 由该块的 token ids 和第 k-1 块的 hash 共同决定，保证了只要前缀 token 一致，hash 就一致，和物理位置无关：

# vllm/v1/core/kv_cache_utils.py
# def hash_request_tokens(token_ids, model_config)（伪代码）
# 第 k 块的 hash = f(token_ids_in_block_k, parent_hash_{k-1})

查询时要求连续命中，一旦 miss 就停（前缀必须连续，跳过中间的 miss 没有意义）：

# vllm/v1/core/kv_cache_manager.py
# class KVCacheManager
# def get_computed_blocks(self, request)  第 110 行
def get_computed_blocks(self, request):
    # request.block_hashes 是提前算好的每个逻辑块的滚动 hash 列表
    # 例如：prompt 有 48 token，block_size=16，则有 3 个块的 hash
    # request.block_hashes = [hash_block0, hash_block1, hash_block2]
    computed = []
    for block_hash in request.block_hashes:
        block = self.prefix_cache_map.get(block_hash)
        if block is None:
            break   # 前缀必须连续，一旦 miss 就停
        computed.append(block)
    return computed  # 返回命中的块列表，传给 allocate_slots()

命中后，调度器将 request.num_computed_tokens 直接跳到 len(computed) × block_size，本轮跳过这些 token 的 prefill。例如命中了前 2 块（block_size=16），num_computed_tokens 直接设为 32，只 prefill 第 33 个 token 开始的部分。

哈希注册时机：每步 Scheduler.update_from_output() 调用后，被完整填满的 KV 块（内容确定了）才计算 hash 并写入 prefix_cache_map：

# vllm/v1/core/kv_cache_manager.py
# class KVCacheManager
# def cache_blocks(self, request)
def cache_blocks(self, request):
    for block in request.kv_blocks:
        if block.is_full and block._block_hash is None:
            block._block_hash = compute_hash(request.token_ids, block)
            self.prefix_cache_map[block._block_hash] = block
            # 同时从 FreeKVCacheBlockQueue 的头部移到尾部（有 hash → LRU 保留）

被抢占的请求不一定从头来：被抢占后 KV 块释放，但有 hash 的块会进 LRU 尾部而不是立即消失。如果这期间显存够用，下次调度时前缀缓存可能还在，只需重新 prefill 新增部分。

3.6 块的完整生命周期

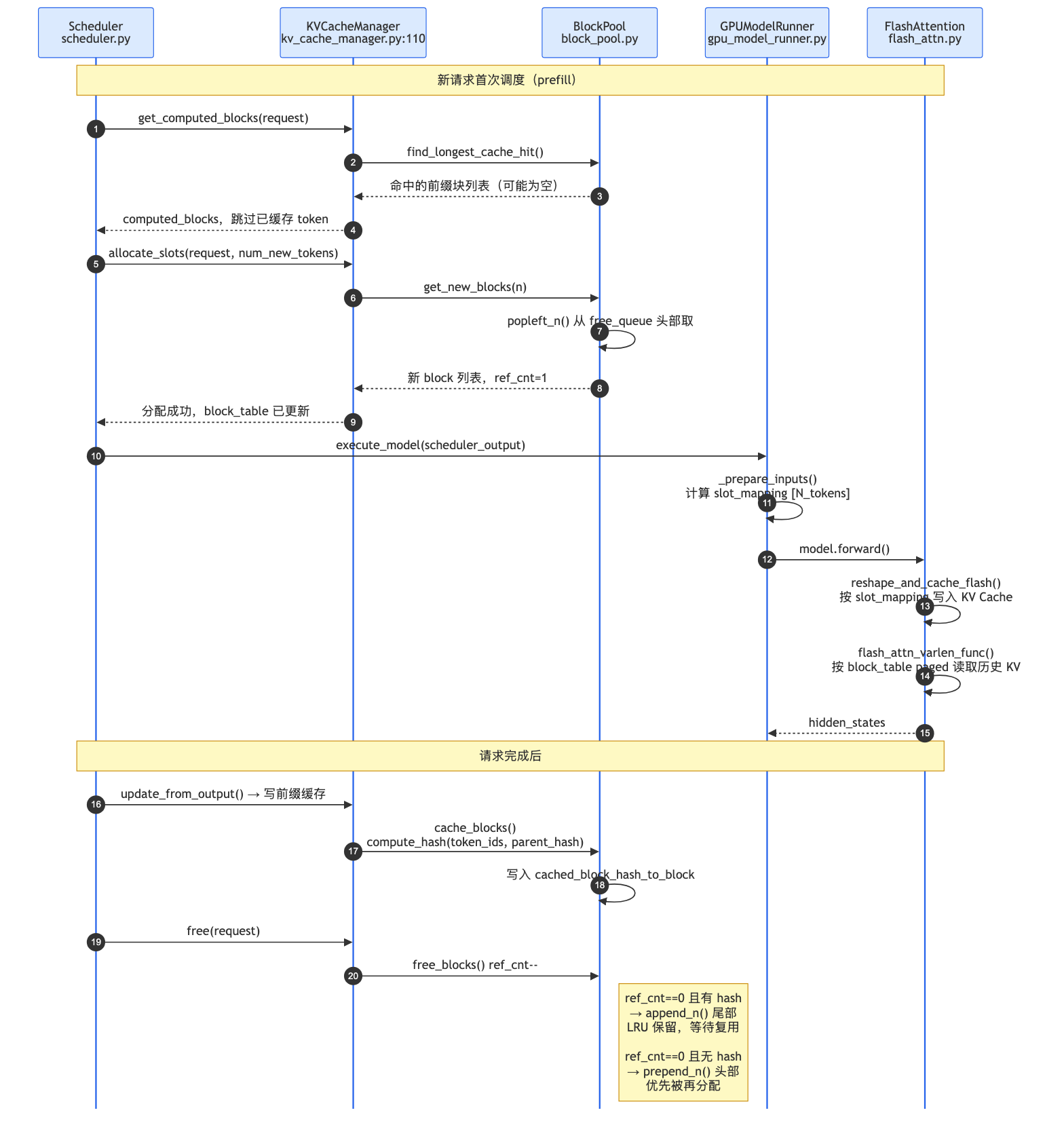

下图展示了一个请求从入队到 KV 块释放的完整时序，对应上面各个数据结构的工作节点：

① 入队时：请求进 waiting 队列，此时没有任何 KV 块，num_computed_tokens = 0。

② 调度时：Scheduler.schedule() 先调 get_computed_blocks() 查前缀缓存，命中则跳过对应 token 的 prefill；未命中则从 FreeKVCacheBlockQueue.popleft() 分配新块。分配失败（显存不够）则触发抢占。

③ 执行时：GPUModelRunner._prepare_inputs() 把 block_table 翻译成 slot_mapping，FlashAttention 按 slot_mapping 写入新 K/V，同时按 block_table 读取历史 K/V 做 attention。

④ 完成时：Scheduler.update_from_output() 先调 cache_blocks() 把已满的块注册进前缀缓存，再调 free() 归还所有块。有 hash 的块进 FreeQueue 尾部（LRU 保留），无 hash 的进头部（优先再用）。

4. Chunked Prefill：prefill 和 decode 混排

4.1 v0 的问题：prefill 饿死 decode

v0 里 prefill 和 decode 是两个独立阶段，交替执行——先把所有等待中的请求 prefill 完，再切换到 decode。一个 10000 token 的长 prompt，prefill 一次需要 GPU 独占几秒，这期间所有正在 decode 的请求全部卡住，用户侧完全没有输出，TTFT（首 token 延迟）被严重拖长。

另一个副作用是 GPU 利用率不稳定：prefill 是 compute-bound，decode 是 memory-bound，来回切换导致 GPU 无法稳定在最优工作点。

4.2 v1 的解法：num_computed_tokens + token_budget

v1 删掉了 prefill/decode 的阶段概念，每个请求只有一个字段 num_computed_tokens（已经过 forward pass 的 token 数）。正在 decode 的请求（num_computed_tokens == prompt_len）留在 self.running；还没 prefill 完的请求留在 self.waiting。调度器每步先处理 running 队列，再从 waiting 准入新请求：

# vllm/v1/core/sched/scheduler.py
# class Scheduler
# def schedule(self)  第 396 行（精简）

# remaining_token_budget 在循环外初始化：
# remaining_token_budget = self.scheduler_config.max_num_batched_tokens
# 例如 max_num_batched_tokens=256，表示这步最多处理 256 个 token（prefill+decode 合计）

# 先处理 running 队列（decode 请求每步只贡献 1 个 token，开销很小）
for request in self.running:
    remaining_token_budget -= 1  # decode 每步消耗 1 个 token budget

# 再从 waiting 准入新请求（这里的 request 全是还没 prefill 完的）
for request in self.waiting:
    # remaining 是这个请求还有多少 prompt token 没有过 forward pass
    # 例如：prompt 有 1000 token，已经 prefill 了 256，remaining = 744
    # decode 请求不在 self.waiting 里，所以 remaining 永远 > 0
    remaining = len(request.prompt_token_ids) - request.num_computed_tokens

    # num_new 是本步实际处理多少 token：
    # 如果 budget 够，一次全部 prefill（remaining <= remaining_token_budget）
    # 如果 budget 不够，只 prefill 一部分（这就是 chunk）
    num_new = min(remaining, remaining_token_budget)

    if not enable_chunked_prefill and num_new < remaining:
        break  # 不支持 chunk 时要整个 prefill 进来，否则等

    remaining_token_budget -= num_new
    request.num_computed_tokens += num_new  # 更新进度
    # 分配 KV 块，移入 running 队列

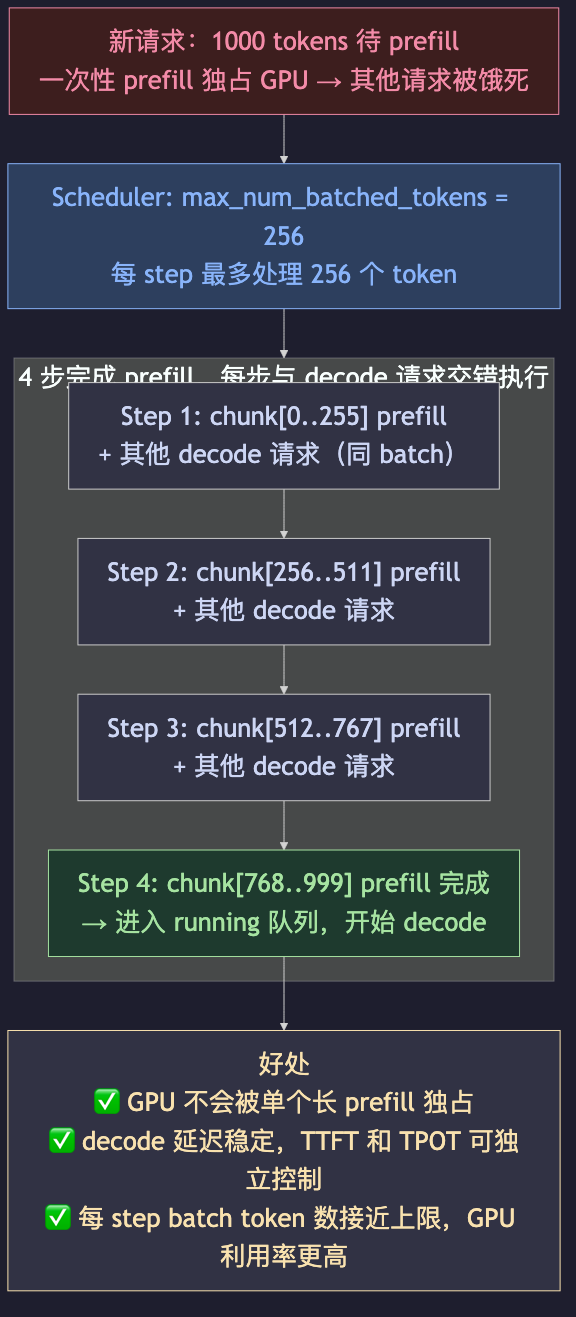

具体例子：max_num_batched_tokens=256，当前有 2 个 decode 请求（各消耗 1 token），remaining_token_budget = 256 - 2 = 254。新来一个 1000-token prompt（Req A），Req B 是一个正在 decode 的请求：

• Step 1：remaining=1000，num_new=min(1000,254)=254，prefill token[0..253]
• Step 2：remaining=746，num_new=min(746,254)=254，prefill token[254..507]
• Step 3：remaining=492，num_new=254，prefill token[508..761]
• Step 4：remaining=238，num_new=238，prefill 完成，进入 decode

prefill chunk 和 decode 怎么混在同一个 forward pass 里？

这是整个机制的核心，图里没有画出来。关键在于文章（二）讲过的 1D varlen 格式：vllm 的 input_ids 不是 [batch, seq_len] 的 2D tensor，而是把所有请求的 token 直接拼成一个 1D tensor，用 cu_seqlens（累积序列长度）记录每个请求的边界。

Step 1 的 batch 示意：

input_ids = [A0, A1, A2, ..., A253,  B0]
             ↑─────────────────────↑  ↑
             Req A 的 254 个 prefill   Req B 的 1 个 decode token

cu_seqlens = [0, 254, 255]
# 告诉 FlashAttention：token[0..253] 是 Req A，token[254] 是 Req B

# Req A 的 attention：token[0..253] 互相 attend（prefill，O(N²) 计算）
# Req B 的 attention：token[254] attend 它的全部历史 KV cache（decode，从 block_table 读）

对 GPU 来说，这就是一次 forward pass，处理一个 [255] 长的 1D tensor。FlashAttention 的 varlen 接口会按边界分别处理每个请求的 attention，prefill 段和 decode 段互不干扰。

FlashAttention varlen 接口怎么同时处理 prefill 和 decode？

关键是 flash_attn_varlen_func 接受两组独立的 cu_seqlens：

flash_attn_varlen_func(
    q=query,           # [N_tokens_q, num_heads, head_dim]，所有请求的 Q 拼在一起
    k=key_cache,       # GPU KV cache tensor（paged，不连续）
    v=value_cache,
    cu_seqlens_q=...,  # Q 的累积长度边界，每个请求这步送了多少个新 token
    cu_seqlens_k=...,  # K 的累积长度边界，每个请求能 attend 的历史总长度
    block_table=...,   # KV cache 的物理块索引，告诉 FlashAttention 去哪读历史 K/V
)

cu_seqlens_q 和 cu_seqlens_k 可以不一样——这正是混排的关键：

Step 1 的 batch（Req A prefill chunk 254 token，Req B decode 1 token）：

cu_seqlens_q = [0, 254, 255]
# Req A：Q 有 254 个 token（本步新 token）
# Req B：Q 有 1 个 token（本步新 token）

cu_seqlens_k = [0, 254, 756]
# Req A：K/V 也只有 254（全新，无历史 cache）
# Req B：K/V 有 755（1 个新 token + 754 个历史 cache token）
#         历史 K/V 通过 block_table 从 GPU KV cache 里读，不需要先 gather 成连续 buffer

FlashAttention 对每个序列独立计算 attention：

• Req A（prefill）：254 个 Q token，attend 自身的 254 个 K/V，标准的 prefill attention，计算量 O(254²)
• Req B（decode）：1 个 Q token，attend 全部 755 个历史 K/V（从 block_table 找到各个物理块读出来），计算量 O(755)

两个序列共享同一次 kernel 调用，在 GPU 内部并行处理，不存在串行等待。Req B 始终在每步的 batch 里，每步都能产出一个新 token，不会因为 Req A 的 prefill 被阻塞。

max_num_batched_tokens 怎么设？ 控制每步最多处理多少 token（prefill + decode 合计）。设太小，长 prompt 的 prefill 被切很碎，TTFT 变慢；设太大，GPU 单步计算量过大，latency 抖动。官方建议从 2048~8192 开始，根据目标 latency SLO 和 GPU 显存决定。

4.3 抢占：KV Cache 不够时的兜底

调度器发现 KV Cache 不够给 running 队列用时，会抢占优先级最低的请求：

# vllm/v1/core/sched/scheduler.py
# class Scheduler
# def _preempt(self, request)
def _preempt(self, request):
    self.kv_cache_manager.free(request)    # 释放全部 KV 块
    request.num_computed_tokens = 0        # 重置进度（被抢占需要重新 prefill）
    request.status = RequestStatus.PREEMPTED
    self.running.remove(request)
    self.waiting.add(request)              # 回到等待队列，output_token_ids 保留

调度器有 watermark 机制：只有 free_blocks > watermark 时才允许新请求准入，提前留缓冲，避免频繁触发抢占。

5. 异步架构：HTTP serving 怎么绕开 Python GIL

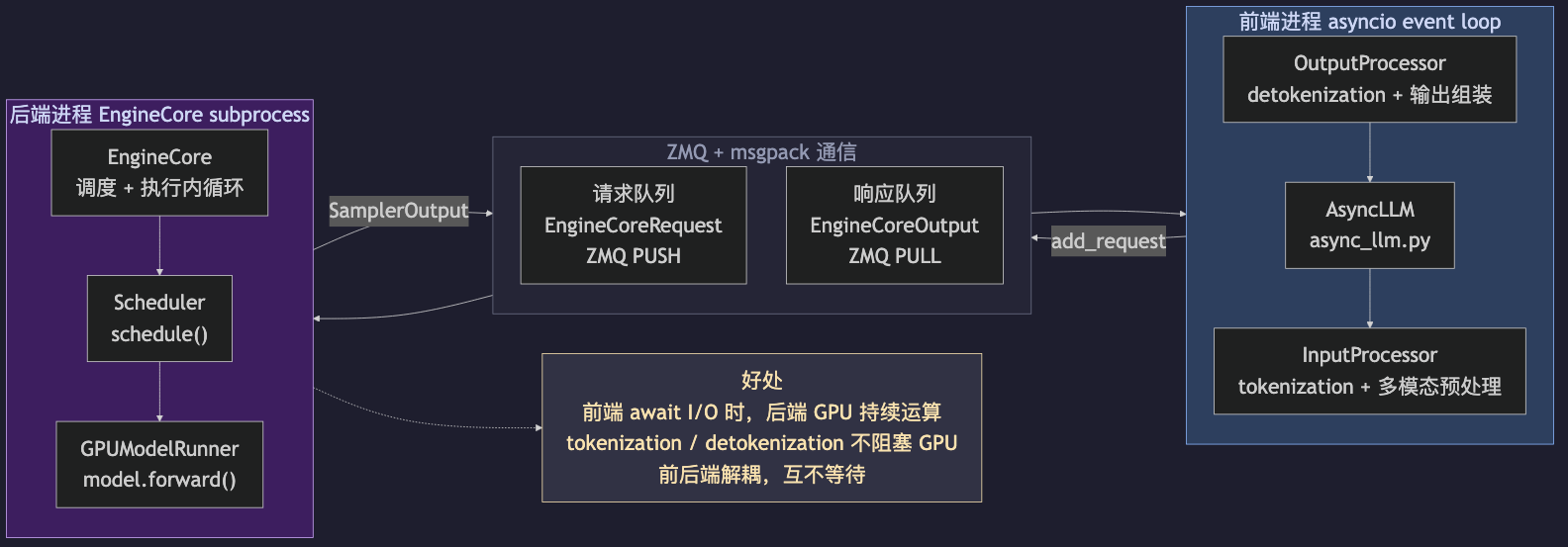

5.1 为什么要独立进程

离线推理用 LLM 类，HTTP serving 用 AsyncLLM（vllm/v1/engine/async_llm.py）。两者最大的区别是通信架构。

HTTP server 是 asyncio 驱动（IO 密集型），EngineCore 是调度 + GPU 执行（CPU/GPU 密集型）。如果在同一进程里，asyncio 事件循环在等网络 IO 时，理论上应该让 EngineCore 跑，但 EngineCore 里有大量 Python 调度逻辑，频繁争 GIL，结果两边都磕磕绊绊。

解法是把 EngineCore 放到独立进程，独立进程之间没有 GIL 限制，两边真正并行。进程间通信用 ZMQ（ZeroMQ，高性能异步消息队列）+ msgpack（比 pickle 轻量的序列化协议）。

5.2 ZMQ 通信全链路

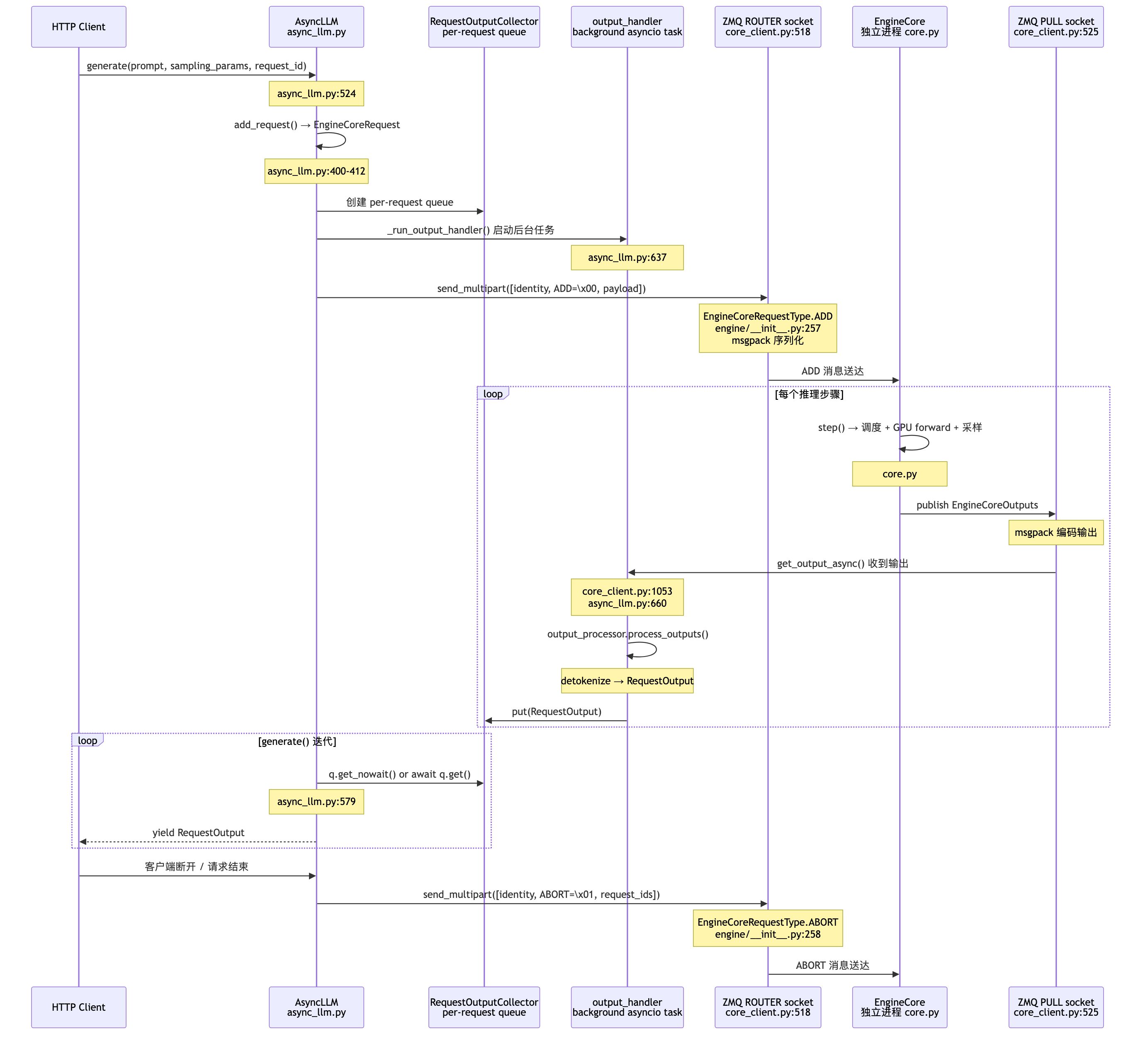

下图是完整的通信时序，展示从 HTTP 请求进来到逐 token 流式输出的全链路：

沿着时序图从上往下走：

① HTTP 请求进来：FastAPI handler 调用 AsyncLLM.generate()，把请求序列化成 EngineCoreRequest（msgpack + array_like=True 格式，字段名不传只传值，开销极小），通过 ZMQ PUSH socket 发给 EngineCore 进程。

② WAKEUP 唤醒：如果 EngineCore 正在阻塞等待消息，前端同时发一条 \x05 WAKEUP 消息唤醒它，避免 EngineCore 因无新消息而空转。

③ EngineCore 步进：EngineCore 收到请求后调用 step() 做调度 + GPU forward + 采样，每步完成后把所有请求的新 token 打包成 EngineCoreOutputs，通过 ZMQ PUB socket 广播出去。

④ 前端 SUB 接收：前端进程的 subscriber socket 收到 EngineCoreOutputs，立即拆包，找到对应 request_id 的新 token，调 IncrementalDetokenizer 解码成文字。

⑤ SSE 推流：解码结果通过 async for output yield 给 HTTP handler，HTTP handler 用 SSE（Server-Sent Events）推给客户端。全链路事件驱动，没有任何轮询。

ZMQ 消息协议（单字节类型标识 + msgpack payload）：

5.3 流式输出的实现

# vllm/v1/engine/async_llm.py
# class AsyncLLM
# async def generate(self, prompt, sampling_params, request_id)
async def generate(self, prompt, sampling_params, request_id):
    await self.engine_core.add_request(EngineCoreRequest(...))

    async for output in self._result_handler.get_output(request_id):
        yield output   # 每生成一个 token 就 yield 一次给上层 HTTP handler

这是 OpenAI API stream=True 时逐 token 输出的底层实现。EngineCore 每完成一个 step 就 PUB 推送，前端 SUB 收到后立即 detokenize 并 yield，整条链路没有任何等待或轮询。

6. 小结

三个机制各自解决一个独立问题，共同服务于 EngineCore.step() 的调度层：

KV Cache 管理：KVCacheManager 维护逻辑块（纯 CPU）；GPUModelRunner 把逻辑块翻译成 slot_mapping，喂给 FlashAttention（GPU）。FreeKVCacheBlockQueue 是 LRU 双链表，O(1) 支持分配/释放/前缀缓存命中。Prefix Caching 靠滚动 hash 识别相同前缀，命中后跳过对应 prefill。

Chunked Prefill：num_computed_tokens 字段替代 prefill/decode 阶段标记，调度器每步按 max_num_batched_tokens 切 chunk，prefill 和 decode 混排在同一个 batch 里执行，长 prompt 不再饿死 decode 请求。

异步架构：EngineCore 独立进程 + ZMQ PUB/SUB，绕开 Python GIL，HTTP server 和 GPU 执行真正并行。每步完成就 PUB，前端 SUB 收到后立即推给 HTTP client。

遇到问题去哪找：

我们团队做 LLM 效率方向的研究，也出了本相关的书《动手学 AutoML：从 NAS 到大语言模型优化实战》——KV Cache 管理和调度这些偏工程实现的内容书里没有直接覆盖，书更多是 AutoML、NAS 以及它们怎么用在大模型上。如果你对这个方向感兴趣，可以翻翻。
