arXiv’26 | Foundry 把 LLM 冷启动的 CUDA Graph 捕获从 10 分钟压到 3.9 秒

原文：Foundry: Template-Based CUDA Graph Context Materialization for Fast LLM Serving Cold Start

1. 前言

你有没有想过，当你重启一个 vLLM 服务实例时，为什么模型权重几秒就加载完了，服务却还要再等上几十秒甚至几分钟才能接请求？

我之前也一直以为冷启动的瓶颈在权重加载。毕竟一个几百 GB 的模型，从磁盘读进显存怎么想都很慢。但现实是：RDMA 传输已经能把 1T 参数模型的权重加载压到 2 秒以内，真正卡脖子的变成了 CUDA Graph 捕获——Qwen3-235B-A22B 光这一步就要 10 分钟。

今天想和大家聊聊 UMich + Berkeley + Duke 的这篇 Foundry（作者里有 Ion Stoica，vLLM 就出自他实验室）。它把 CUDA Graph 捕获这一步做成了”离线存档、在线秒读”，最多减少 99% 的冷启动延迟。

考虑到不少读者（包括曾经的我）对 CUDA Graph 这些底层机制不太熟，本文会花较大篇幅先把基础概念讲清楚——看懂了 preliminary，这篇论文的方法其实非常自然。

2. Preliminary：看懂论文前需要知道的几件事

2.1 GPU kernel 是怎么被执行的？

先从最基础的说起。PyTorch 里一行 torch.matmul(x, w)，底层发生的事情是：

CPU 上的 Python 代码调用 PyTorch 的 C++ 算子
C++ 算子准备好参数（输入输出的显存地址、矩阵形状等）
CPU 通过 CUDA runtime 向 GPU 提交（launch）一个 kernel——kernel 就是一段在 GPU 上跑的函数，比如某个特定尺寸的 GEMM（矩阵乘法）
GPU 收到后执行这个 kernel

关键在第 3 步：每次 launch 都有固定的 CPU 开销，大约 5~10 微秒。这包括 Python/C++ 的调用栈、参数打包、驱动调用等。

对于 prefill 这种大计算量的场景，一个 kernel 在 GPU 上跑几毫秒，launch 的几微秒开销可以忽略。但 decode 阶段完全不一样：每次只生成 1 个 token，计算量很小，每个 kernel 可能只跑几十微秒，而一次 forward 要 launch 几百上千个 kernel。这时 CPU 的 launch 开销就藏不住了——GPU 算完一个 kernel，干等着 CPU 发下一个。

2.2 CUDA Graph：把上千次 launch 合并成一次

CUDA Graph 的思路很直接：既然 decode 每一步执行的 kernel 序列都一样（同样的模型结构、同样的 batch size），那把整个 kernel 序列录下来，之后每次一口气整体提交，不就把几百次 launch 开销变成一次了吗？

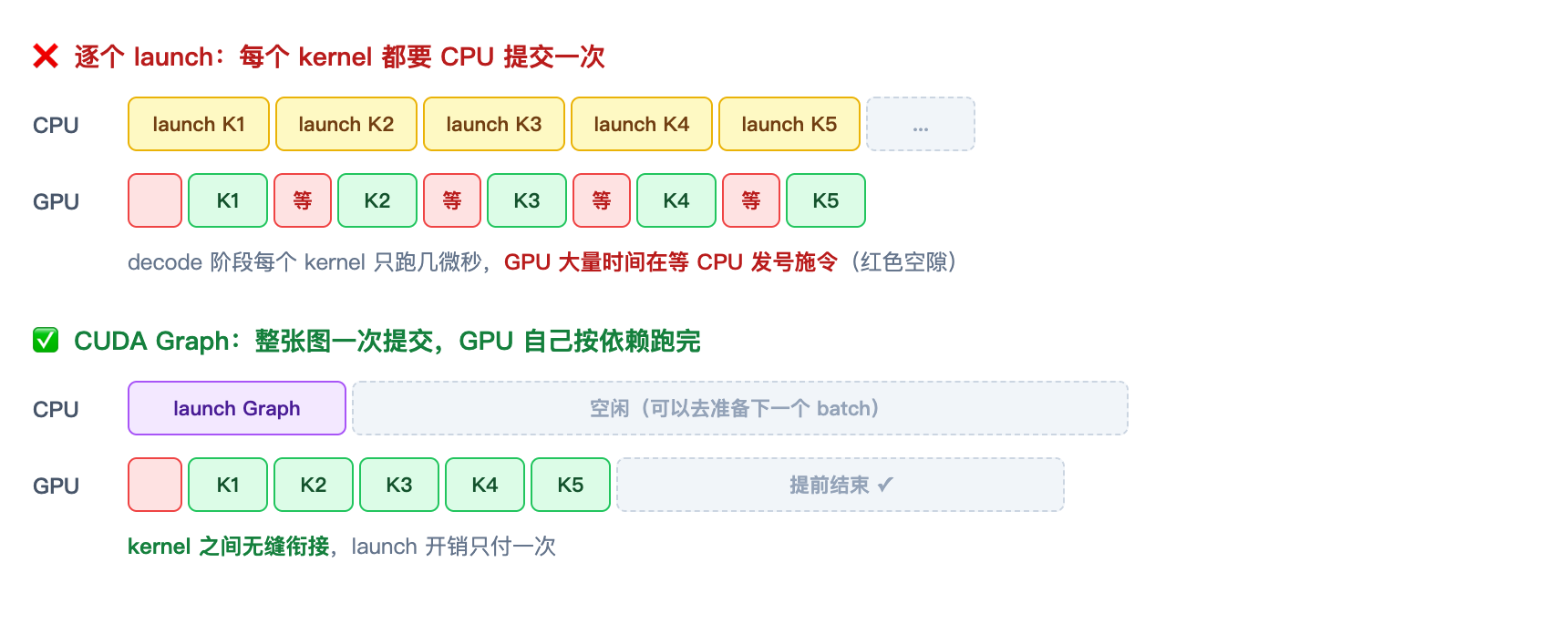

如下图，上半部分是逐个 launch 的模式，GPU 的时间线上全是等待 CPU 的红色空隙；下半部分是 CUDA Graph 模式，CPU 只提交一次，GPU 上 kernel 无缝衔接：

逐个 launch vs CUDA Graph 提交对比

用 PyTorch 代码来看，CUDA Graph 的使用分两步——capture（捕获） 和 replay（重放）：

import torch

# 准备静态输入 buffer（地址必须固定，原因见 2.3）
static_input = torch.zeros(8, 4096, device="cuda")

# ===== 第一步：capture，跑一遍 forward，录下所有 kernel =====
g = torch.cuda.CUDAGraph()
with torch.cuda.graph(g):
    static_output = model(static_input)   # 这一遍不是真的执行，是"录制"

# ===== 第二步：replay，之后每次推理直接重放 =====
static_input.copy_(new_data)   # 把新数据拷到固定地址
g.replay()                     # 一次调用，整图提交，几百个 kernel 全跑完
result = static_output.clone()

capture 期间，CUDA runtime 会把 forward 过程中所有 kernel launch（函数、参数、执行依赖）记录成一张有向图——节点是 GPU 操作，边是依赖关系。replay 时整张图作为一个单元提交，CPU 开销只付一次。

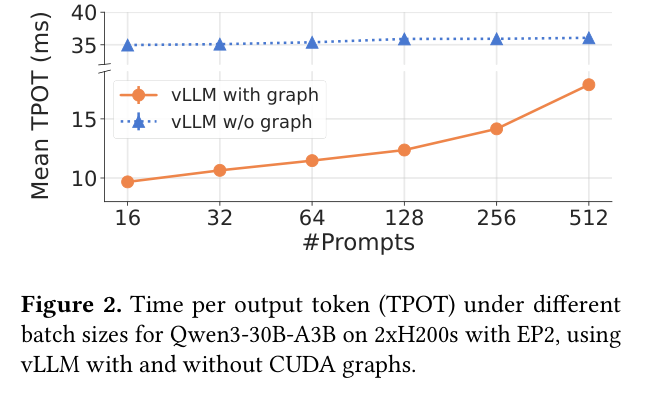

效果有多明显？论文在 Qwen3-30B-A3B 上实测（下图），关闭 CUDA Graph 后 decode 的 TPOT（每 token 生成时间）从约 10ms 恶化到 35ms，慢了 3 倍多。这也是为什么 vLLM、SGLang、TensorRT-LLM 全都默认开启 CUDA Graph——它不是可选优化，是性能刚需：

开关 CUDA Graph 的 TPOT 对比

2.3 代价一：静态地址约束

CUDA Graph 的高效有个前提：图里录下的所有东西都是”死”的。capture 时每个 kernel 的参数——包括输入输出的显存地址——被原封不动地记在图里。replay 时不会重新读取你的 Python 变量，而是直接用录制时的那个地址。

这就是上面代码里 static_input 的由来：你不能换一个 tensor 传进去（地址变了，图不认识），只能把新数据拷贝到录制时的固定地址。vLLM 里所有输入输出 buffer 都是预分配的持久 buffer，就是为了满足这个约束。

另外，batch size 也是”死”的——图录的是 batch=8 的 kernel 序列，batch=16 就得另录一张图。所以 vLLM 会为每个可能的 batch size 各捕获一张图（1, 2, 4, 8, …, 512），一共几百张。

看到”几百张图”你可能会担心：这得占多少显存？其实不用担心，一张 CUDA Graph 本质上只是一份”执行计划的元数据”，具体包含两部分：

拓扑：节点列表（每个节点是一次 kernel launch 或 memcpy/memset 操作）+ 节点间的依赖边
每个节点的参数：kernel 函数句柄、参数 buffer、launch 维度（gridDim/blockDim）

关键在于，参数 buffer 里存的是指针而不是数据本身——权重、KV cache、中间激活这些大块头都不在图里，图只是”指向”它们的地址。而且 vLLM 里不同 batch size 的图共享同一套预分配的输入输出 buffer（反正同一时刻只有一张图在 replay），所以几百张图的额外开销就是几百份元数据。

论文的数据可以做个量化参照：Foundry 把 512 张图序列化到磁盘后，图元数据总共不到 1GB——Qwen3-235B-A22B 的完整档案 2.2GB，其中 1.4GB 是 kernel 二进制，剩下约 0.8GB 才是 512 张图的元数据，平均每张图不到 2MB；用二进制格式解析 512 张图只要不到 100ms。对比几百 GB 的模型权重，这点开销可以忽略。

所以 CUDA Graph 真正贵的从来不是”存”，而是”录”——也就是下面要说的 capture 过程。

2.4 代价二：capture 非常慢，而且没法绕过

问题来了：capture 本质上是完整跑一遍模型 forward（还要先跑几遍 warmup，等 cuBLAS 初始化、Triton autotuning 这些一次性工作做完）。几百个 batch size 就是几百遍 forward。模型越大、并行度越高，这一步越慢。

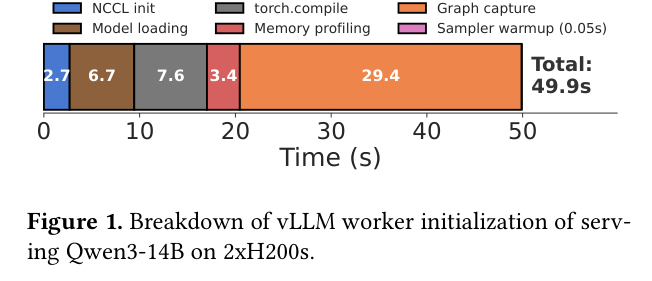

论文给了一个 vLLM 启动耗时的分解（Qwen3-14B，2×H200）：

vLLM worker 初始化耗时分解

总共 49.9 秒里，Graph capture 占了 29.4 秒，接近 60%。注意这还是在 torch.compile 已经加载预热缓存（而非从头编译）的情况下。权重加载、KV cache profiling 这些都已经被前人的工作优化到秒级了，唯独 graph capture 没人管——到了 Qwen3-235B-A22B EP8 这种规模，光 capture 就要 650 秒。

为什么这很要命？现代 LLM 服务高度依赖弹性伸缩：流量涨了要扩容新实例，负载特征变了要切换并行策略（比如 EP4 切 EP8）。每次扩容/切换都要重新经历一次冷启动，而冷启动直接拉高用户的 TTFT（首 token 延迟）。分钟级的冷启动意味着弹性基本没法做。

2.5 直觉方案为什么不行：CUDA Graph 不可序列化

看到这里你可能会想：capture 慢，那第一次 capture 完把图存到磁盘，下次启动直接读回来不就行了？

这正是整篇论文要解决的问题：CUDA Graph 没法直接序列化。 因为一张捕获好的图不是自包含的，它和捕获时进程的执行上下文（execution context） 死死绑在一起。具体来说有两个依赖：

依赖一：kernel 参数里嵌着显存地址。 图的每个 kernel 节点存着参数 buffer，里面是捕获时的裸指针，比如”权重在 0x6200“。新进程重启后，CUDA driver 分配的地址完全可能不同，权重实际加载到了 0x8600——图里的指针全成了野指针，replay 直接访存出错。更麻烦的是新版 cuBLAS 会把指针打包进不透明结构体（opaque struct）当成一坨字节数组传参，你连哪几个字节是指针都认不出来，想改都没处下手。

依赖二：kernel 函数是懒加载的。 图的 kernel 节点持有的是kernel 函数句柄（handle）——指向已加载进 CUDA context 的函数代码。而 CUDA 的 kernel 二进制（cubin，打包在 CUmodule 里）默认懒加载：某个 kernel 第一次被调用时，所在模块才会被加载进来。正常启动流程里 warmup 顺带触发了所有加载；但一个跳过 warmup 直接读图的新进程，这些模块根本不在内存里，句柄悬空，replay 必然失败。

一句话总结：图里录的是”地址 0x6200 上跑函数 F”，但新进程里 0x6200 没有数据、F 没被加载。 这就是论文说的 non-portable。

2.6 现有两条路，各有各的坑

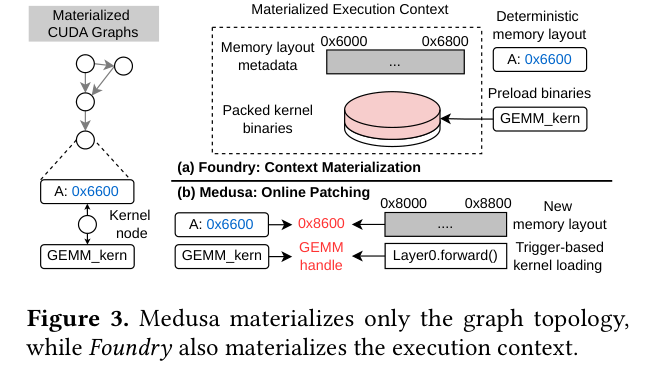

路线一：Medusa 的手工 patch。 之前的 SOTA 工作 Medusa 只序列化图的拓扑（节点和边），在线重建时用手写的 per-kernel 规则把每个 kernel 参数里的旧指针改写成新地址；kernel 加载问题则靠”重新执行模型第一层”来触发。如下图 (b)，问题很明显：每来一个新 kernel 就要写一条新 patch 规则，cuBLAS 的 opaque struct 没法 patch，而且”执行第一层就能加载所有 kernel”的假设对前几层 dense、后面 MoE 的混合架构直接失效。本质上这是在和无穷无尽的 kernel 生态搏斗，越搏越脆。

路线二：进程级 checkpoint。 NVIDIA 的 cuda-checkpoint 配合 CRIU 可以把整个进程（CPU + GPU 状态）快照下来。但快照是无差别打包：模型权重、KV cache 全在里面，镜像好几个 GB；恢复慢；不支持多卡推理必需的 IPC memory；而且动态切并行策略时需要保留在途请求状态，进程级恢复直接把这些冲掉了。

Foundry 的上下文物化 vs Medusa 的在线 patch

上图 (a) 就是 Foundry 的思路：与其在线修补上下文，不如离线把上下文一起物化（materialize）下来。

3. Foundry 的核心设计

Foundry 的洞察可以用一句话概括：既然图和上下文绑定，那就让新进程”长得和捕获时一模一样”——地址布局一样、加载的 kernel 一样——图自然就能直接用，一个字节都不用改。

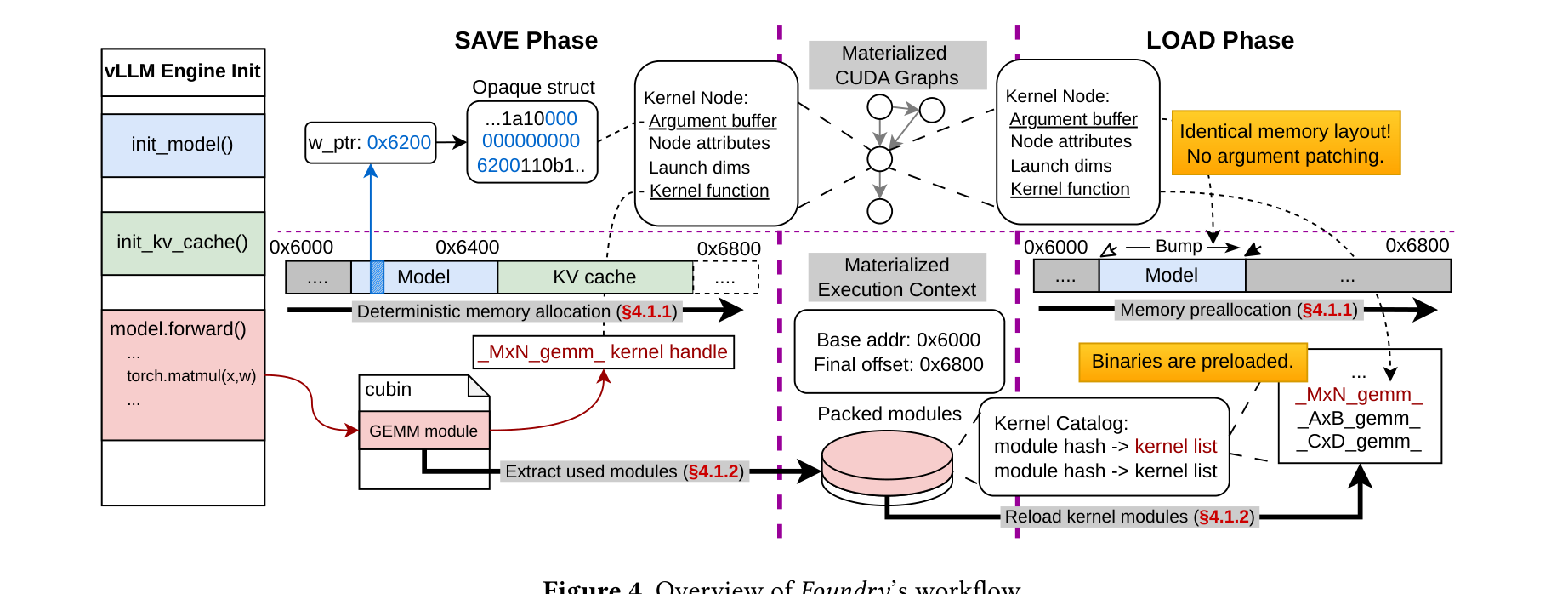

整个系统分 SAVE（离线）和 LOAD（在线）两个阶段，如下图：SAVE 阶段正常跑一遍 warmup + capture，同时通过驱动层拦截把三样东西录进档案——图的元数据、内存布局、kernel 二进制；LOAD 阶段按档案还原环境、重建图，完全跳过 warmup 和 capture：

Foundry 整体工作流：SAVE 阶段物化，LOAD 阶段重建

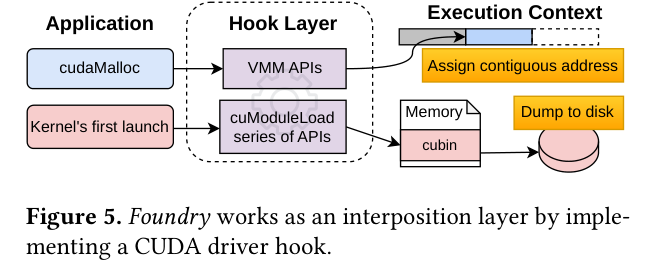

实现方式是一个 LD_PRELOAD 注入的 CUDA driver 拦截层（下图），应用无感知，不需要改 vLLM 的模型代码：

Foundry 以驱动 hook 层的形式拦截 CUDA 调用

下面拆解三个关键技术。

3.1 确定性内存布局：让地址”每次都一样”

前面说了，图里嵌的显存指针在新进程里会失效，而逐个改指针的路走不通。Foundry 换了个方向：不改指针，改环境——保证每次启动时所有对象都落在和捕获时完全相同的地址上，指针自然全部有效。

怎么做到？Foundry 拦截 CUDA 的显存分配调用，重定向到 VMM（虚拟内存管理）API。VMM 允许把物理显存映射到指定的虚拟地址上。Foundry 先保留一大段从固定基址开始的虚拟地址空间，然后让每次分配都紧挨着上一次的尾部顺序排布：

固定基址 0x6000
  ├── 第 1 次分配：模型权重     → 0x6000 起
  ├── 第 2 次分配：KV cache    → 紧跟其后
  ├── 第 3 次分配：IO buffer   → 再紧跟
  └── ...

只要分配顺序相同，地址布局就完全确定。而 LLM 推理引擎恰好满足这个条件：权重、KV cache 池这些大对象都是启动时一次性分配、终身不释放的（PyTorch 的 caching allocator 也不会把显存还给驱动），分配序列天然稳定。

有个细节值得一提：LOAD 时跳过了 capture，capture 期间产生的那些临时中间 buffer 的分配也就不会发生——但它们的地址同样嵌在图里。Foundry 的解法是 SAVE 时录下 capture 窗口内的所有分配事件，LOAD 时重放这些分配，把图期望的完整地址空间补齐。这也说明光关掉 ASLR 是不够的，因为 SAVE 和 LOAD 的分配序列本身就有差异。

这套顺序分配还带来一个白送的优化：预分配。SAVE 结束时记下最终 offset（比如 0x6800），LOAD 一开始就把 0x6000~0x6800 整段一次性映射好。之后所有分配请求只需检查范围、推进指针——每次分配从一次驱动调用变成一次纳秒级的指针自增。更重要的是，这保证了图引用的所有地址在图重建开始前就已生效，图重建可以和权重加载、KV cache 初始化异步并行。

3.2 Kernel 二进制的提取与重载

第二个依赖（kernel 懒加载）的解法同样是”离线录、在线放”。

SAVE 阶段，Foundry 拦截 cuModuleLoad / cuLibraryLoad 系列 API，记录三样东西：

二进制本体：从内存里的共享库（如 libcublas.so）中抽出实际被加载的模块代码
加载方式：当时用的是哪个 API、什么参数（LOAD 时原样重放）
kernel 目录：(模块内容哈希, kernel 函数名) → 入口点 的映射表

LOAD 阶段开头就把这些二进制批量灌回驱动。图重建遇到 kernel 节点时，直接拿 (hash, name) 查目录拿到有效句柄——不需要执行任何一行模型代码来”触发”加载，torch.compile 的编译和 autotuning 开销也顺带全免了。

这个设计最大的好处是库无关（library-agnostic）：不管是 cuBLAS 闭源 kernel、Triton 生成的 kernel、还是 DeepEP 的通信 kernel，在驱动层看到的都是同样的 load API，一视同仁。不需要像 Medusa 那样理解每个库的参数布局。论文还处理了两个工程坑：有些库的设备代码是多段 relocatable 的，要先链接才能加载，Foundry 在 SAVE 时就预链接成 ready-to-load 的 cubin；DeepEP 依赖的 NVSHMEM 需要加载后初始化设备端状态，Foundry 检测到就打个标记，LOAD 时补一次初始化调用。

3.3 模板化重建：几百张图，只建二十几张

地址对了、kernel 有了，接下来是把几百张图重建出来。这里还有最后一个瓶颈：通过 CUDA driver API 逐节点重建一张图要几十毫秒，几百张就是几十秒。更坑的是论文实测发现，即使多线程分别构建独立的图，驱动调用也会互相争锁——线程越多单次调用越慢，总时间几乎不降（NVIDIA 文档声称 graph 对象不做内部同步，实际并不是这么回事）。

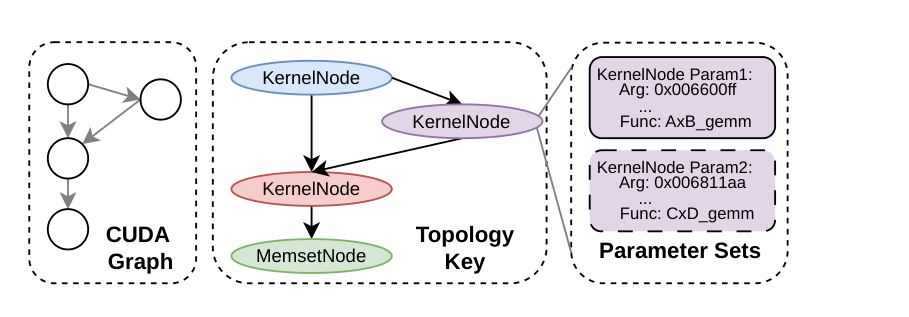

Foundry 的解法来自一个关键观察：不同 batch size 捕获的图，拓扑往往一模一样——节点类型、顺序、依赖边都相同，只是每个节点的参数（kernel 参数、gridDim/blockDim）不同。如下图，一张图可以拆成”拓扑骨架 + 参数集”两部分：

图拓扑与节点参数集的分离

Qwen3-14B 在 H100 上捕获 512 张图（batch 1~512），去重后只有 22 种拓扑。而 CUDA driver 提供了 cuGraphExecUpdate API，可以在不重新实例化的前提下原地更新一张已构建图的节点参数——比从头建图快 20 倍。

于是重建策略变成：

每种拓扑只用 driver API 建一张模板图（主线程串行建，避免驱动争锁）
其余图只准备参数集——这一步不涉及驱动调用，可以多线程线性加速
推理时如果请求的 batch size 恰好是模板本尊，直接 replay；否则先 cuGraphExecUpdate 打上该 batch size 的参数再 replay（一次性开销，之后重复调用直接跳过）

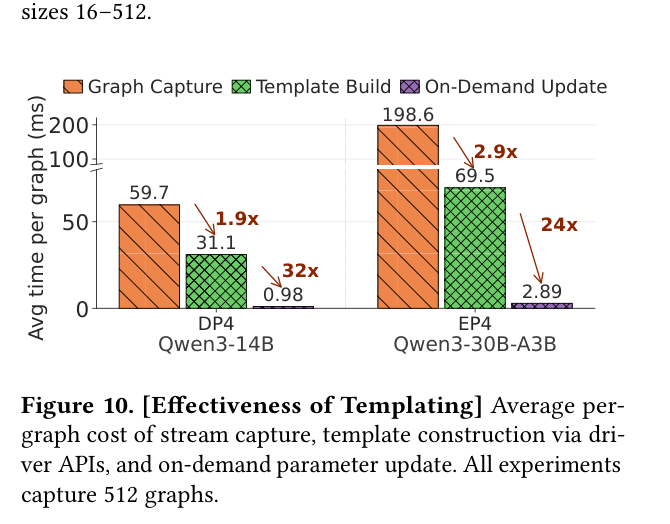

实测每张图的处理成本：stream capture 要 59.7ms（Qwen3-14B）/ 198.6ms（Qwen3-30B-A3B），模板构建 31.1/69.5ms，而按需参数更新只要 0.98/2.89ms——比 capture 快 32/24 倍：

三种方式的单图成本对比

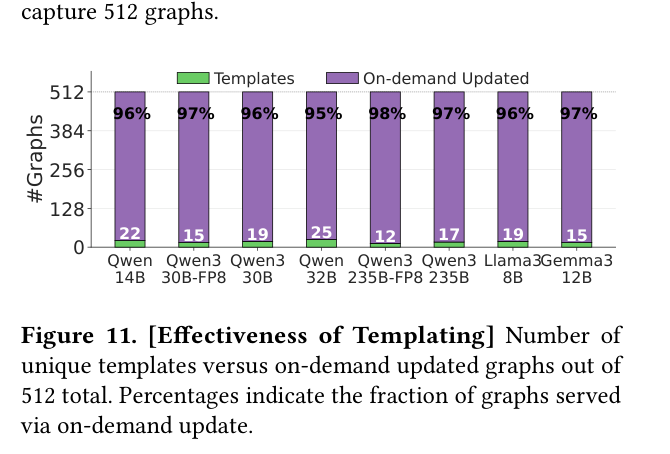

各模型去重效果也都很稳定，512 张图收敛到 12~25 个模板，96% 以上的图走轻量级参数更新路径：

模板数 vs 按需更新图数

3.4 跨卡共享：单卡 SAVE，多卡 LOAD

还有一个很实际的问题：MoE 模型动辄 EP8 甚至几十卡部署，难道每个并行配置都要占满整批 GPU 跑一次 SAVE？

Foundry 注意到 DP/TP/EP 这类 SPMD 并行的性质：所有 rank 执行相同的计算流，图拓扑完全一致，差异只在权重分片内容和通信 kernel 的 rank 相关参数（比如传给 collective kernel 的 rank id）。所以完全可以在一张 GPU 上完成 SAVE：给 NCCL/NVSHMEM 这些通信库垫一个 stub 层，capture 时做假通信；LOAD 时再把 stub 句柄换成真实通信 kernel、填上各 rank 自己的参数。

一次单卡离线捕获，服务全体 rank——64 卡集群的离线成本和存储直接降 64 倍。局限是 PP（流水线并行）不适用，因为不同 stage 跑的是不同的模型分段，本来就不共享拓扑；不过 PP 的 inter-stage bubble 在 latency 敏感的 decode 场景本来就不受待见，这个限制实际影响不大。

4. 实验效果

setup：8×H200（外加 8×B200 验证新架构），CUDA 13.1，vLLM v0.11.2。模型覆盖 dense（Qwen3-14B/32B、Llama3-8B、Gemma3-12B）和 MoE（Qwen3-30B-A3B、Qwen3-235B-A22B），并行配置 DP1~8、EP2~8，BF16 和 FP8 都测了。

4.1 冷启动延迟：最多砍 99%

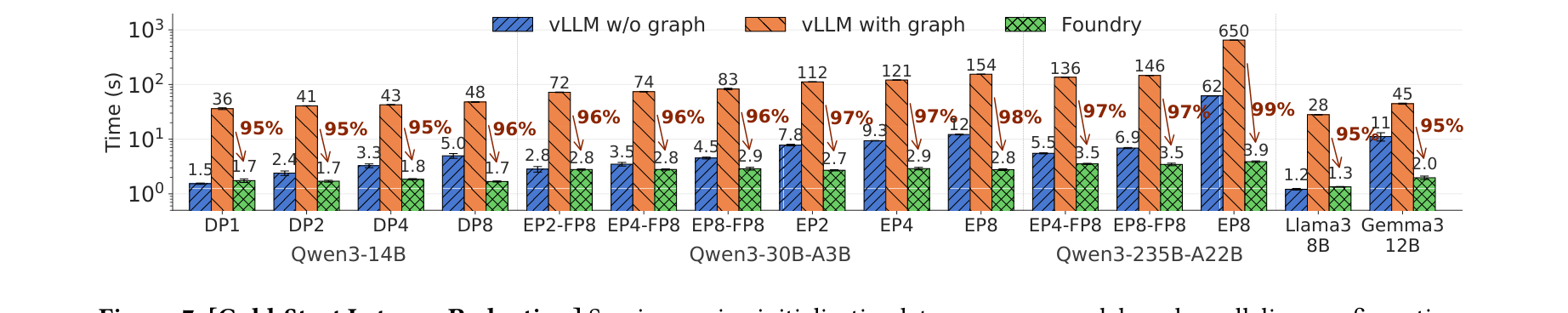

主结果如下图，15 种配置全线 95%~99% 的初始化延迟削减：

各模型/并行配置下的冷启动延迟对比

几个值得注意的点：

Qwen3-14B：vLLM with graphs 要 36~48s（DP1~8），Foundry 压到 1.7~1.8s，且几乎不随 rank 数增长——因为上下文恢复和图重建全程不占 GPU 计算，各 rank 独立并行
Qwen3-235B-A22B EP8：vLLM 要 650s（其中 capture 占大头，约 10 分钟），Foundry 3.9s，99% 削减
更妙的是，Foundry 的启动时间甚至和完全不开 CUDA Graph 的 eager 模式差不多快（Qwen3-14B DP8：eager 5.0s vs Foundry 1.7s），但 eager 要付 3 倍 TPOT 的性能代价，Foundry 不用

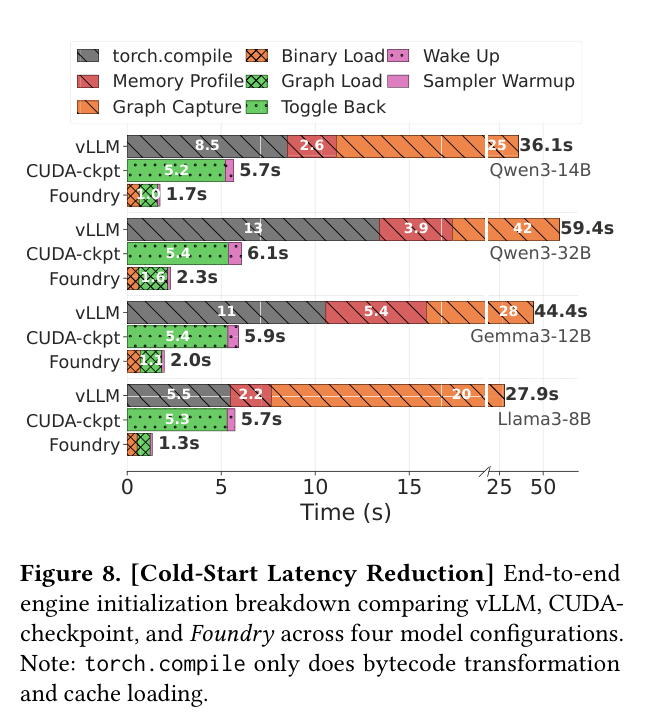

和 CUDA-checkpoint 的对比（下图）也很清晰：Foundry 1.3~2.3s vs checkpoint 5.7~6.1s，快 3~4 倍。分解来看，checkpoint 恢复的大头是把整个快照的 GPU 状态灌回去（Toggle Back），而 Foundry 只恢复图相关的最小状态：

与 CUDA-checkpoint 的初始化分解对比

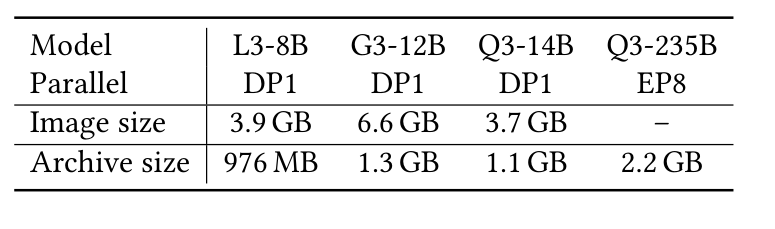

存储上，Foundry 的档案是 CUDA-checkpoint 镜像的 1/4 到 1/5（Qwen3-14B：1.1GB vs 3.7GB）。而且由于单卡 SAVE + 跨 rank 共享，Qwen3-235B EP8 的档案总共也就 2.2GB——checkpoint 方案在这个场景下甚至跑不了（不支持 EP 需要的 IPC memory）：

存储成本对比

4.2 吞吐无损

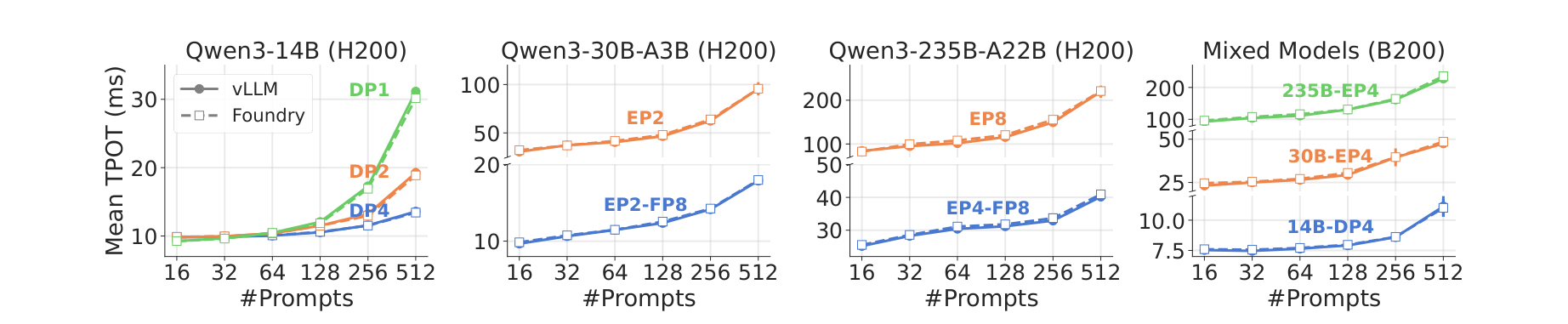

最后确认一下没有白干：重建出来的图和原生捕获的图性能一致吗？下图是 batch 16~512 的 TPOT 曲线，vLLM（实线）和 Foundry（虚线）几乎完全重合，H200 和 B200 都是如此：

Foundry 与原生 vLLM 的 TPOT 对比

这个结果其实是设计使然：Foundry 重建的图在驱动眼里和原生捕获的图没有任何区别——同样的拓扑、同样的 kernel、同样的地址，replay 路径完全一致。

5. 一些思考

这篇论文最打动我的是问题选择。 冷启动优化做权重加载的一大堆（ServerlessLLM、BlitzServe 等等），但把 CUDA Graph capture 单独拎出来当主要矛盾的很少——而 Figure 1 的数据摆在那里：其他环节都被优化到秒级之后，capture 占了启动时间的 60%，Qwen3-235B 上更是 10 分钟级别。找对了没人管但真实存在的瓶颈，方法本身可以很朴素。

“改环境而不是改数据”是个很优雅的思路转换。 Medusa 试图理解并修补图里的每个指针（和 kernel 生态搏斗，注定越来越脆），Foundry 反过来让运行环境向图对齐（确定性布局 + 二进制重载，一劳永逸）。这种思路在系统领域其实反复出现——与其做复杂的翻译层，不如消除差异本身。

局限也值得说： 目前 PP 不支持（拓扑跨 rank 不一致）；档案和 CUDA 版本、驱动版本、GPU 架构绑定，环境一变就要重新 SAVE；另外它解决的是”重建已知配置”，如果新实例的 KV cache 大小、batch size 集合和 SAVE 时不同，还是得重新捕获。生产环境里这些配置维度不少，档案管理本身会是个工程活。

顺带一提，CUDA Graph 这套”静态图 + 固定地址”的机制本身也是 LLM 推理系统建模里容易被忽略的一环——我之前读 serving 仿真相关工作时就注意到，很多性能模型只考虑 kernel 计算时间，CUDA Graph 的建模是缺失的，而它对 decode TPOT 的影响实测有 30%~60%。这篇论文算是又一个佐证：推理系统的性能故事里，CPU 侧和驱动侧的开销远比想象中重要。
