arXiv’26 | ST-MoE：expert 激活不是随机的——用时空相关性把 expert 提前搬上片

原文：A Spatio-Temporal Expert Prefetching Framework for Efficient MoE-based LLM Inference

1. 前言

MoE 的老矛盾我在专栏里念叨过很多次：稀疏激活省的是计算，省不了内存——每个 token 只激活 top-k 个 expert，但你事先不知道是哪 k 个，router 出结果才知道，于是 expert 权重只能按需现搬。搬运在关键路径上，decode 阶段一层一停顿，90% 以上的参数全程闲着还得占着位置或者反复过总线。

这篇来自 UNC Charlotte 和 George Washington 大学的工作（作者里有 Ahmed Louri、Avinash Karanth 这些做片上网络的老牌体系结构学者）问了一个很自然的问题：expert 的选择真的是不可预测的吗？ 答案是否定的，而且规律有两个维度。

2. 观察：expert 激活的时空规律

作者在 DeepSeek、Qwen、Mixtral 等多个 MoE 模型、10 万 token 的语料上做了统计：

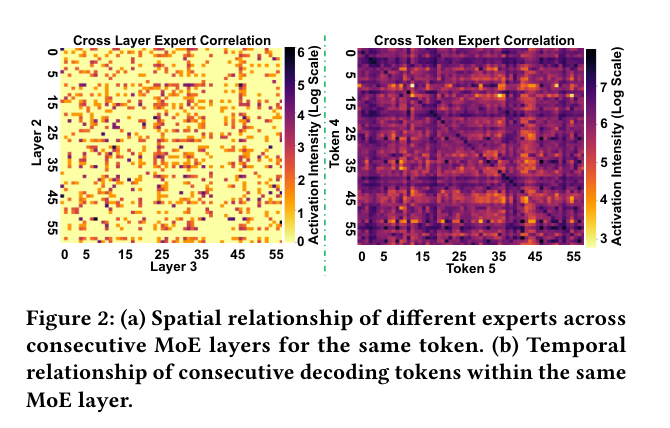

跨层与跨 token 的 expert 共激活热力图

两条规律：

空间相关（跨层）：同一个 token 在第 l 层选了 expert e，那它在第 l+1 层的 expert 选择有明显的统计偏好——左图热力图上那些深色条纹就是高频”expert 组合”。直觉解释：transformer 逐层精炼的是同一个 token 的表征，语义特征是连续的，路由决策自然层间相关。卡方检验 p 值全部 < 0.01
时间相关（跨 token）：同一层里，相邻 decode token 的 expert 选择重合度是随机基线（E(N)=K²/N）的接近 2 倍。因为自回归解码的每个 token 都基于前文生成，邻近 token 语义依赖强，触发的 expert 自然也像

既然可预测，就可以 prefetch——在第 l 层还在算的时候，提前把第 l+1 层大概率要用的 expert 搬上片，加载延迟就被计算掩盖了。

3. 方案：ST-MoE

整体框架分 profiling 和 runtime 两阶段：

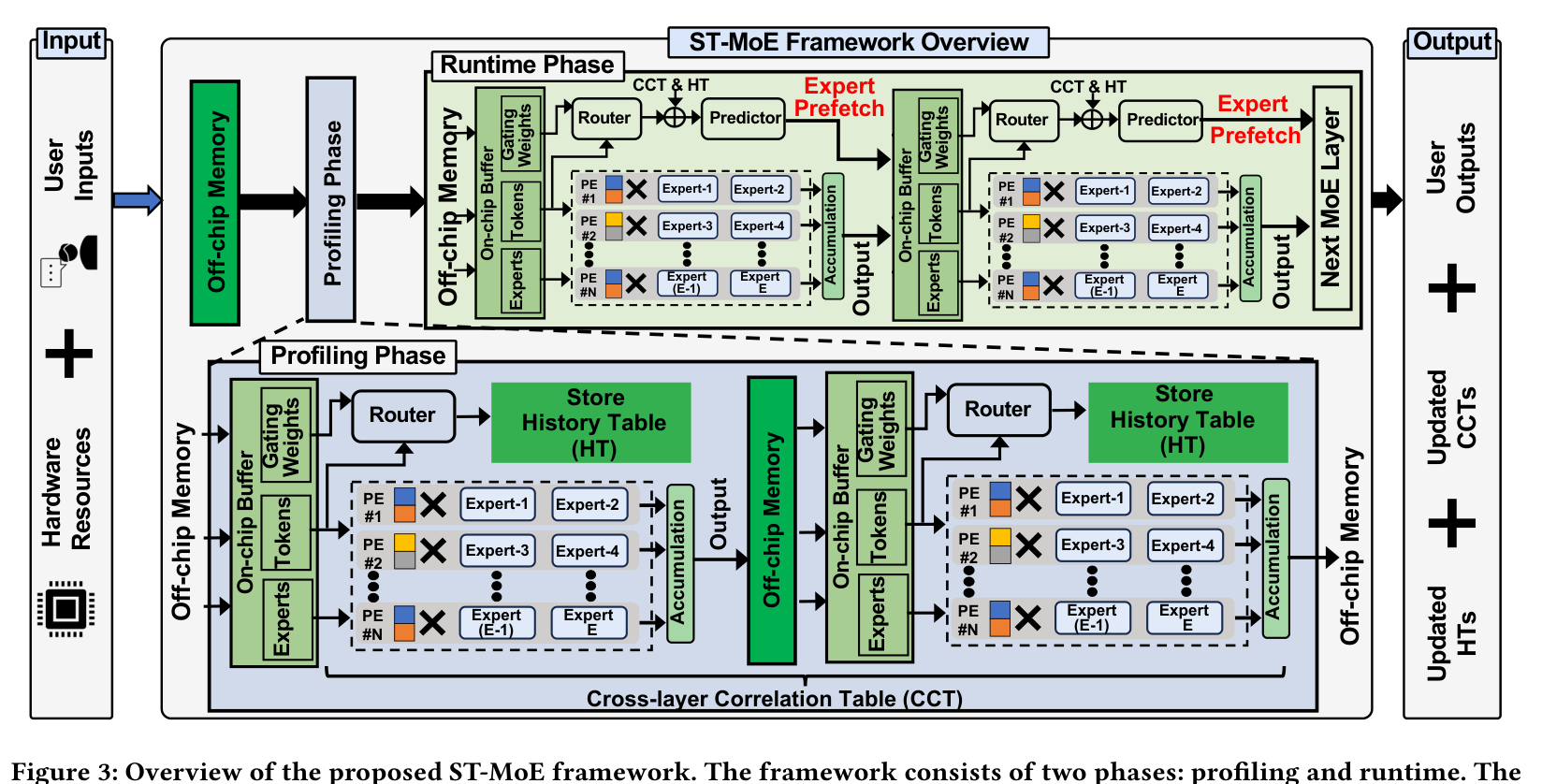

ST-MoE 框架总览：profiling 建表，runtime 查表预测

3.1 两张表 + 一个打分函数

预测机制轻得出奇，就两张查找表：

CCT（Cross-layer Correlation Table）：profiling 阶段离线统计”第 l 层选 e → 第 l+1 层选 f”的共现频率，每层一张
HT（History Table）：runtime 在线记录上一个 decode token 在各层实际选了哪些 expert

预测下一层 expert 时，两路信源打分融合：当前层实际选中的 expert 去查 CCT，得到空间相关候选及其置信分；HT 提供时间相关候选（上个 token 同层用过的）加 1 分；两边都出现的分数相加，总分 ≥ 2 的进 prefetch 集合。表会在线更新（Table Update 函数），路由行为漂移时预测跟着适应——所以它是”应用感知”的：不同任务（摘要/数学/代码）的路由模式不同，表学到的就不同。

预测准确率相当能打：

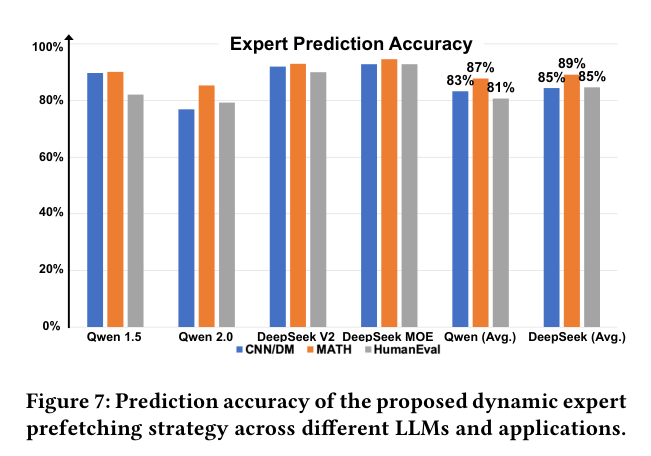

各模型各应用上的 expert 预测准确率

普遍超过 80%，DeepSeek 系平均 85-89%。有个很有意思的细节：MATH 任务的准确率稳定高于其他任务——数学推理的解码模式更结构化、token 间依赖更规整，路由行为也就更可预测。CNN/DM 摘要任务 token 转移更发散，预测最难。“任务的语义规整度决定路由可预测度”，这个观察值得记住。

3.2 硬件平台与流水线

配套的加速器由四部分组成：EPU（预测单元，存 CCT/HT + 算置信分）、Router（gating 网络的 MAC 阵列）、EMU（expert 到 PE 的动态映射 + permutation network）、可重构 PE 阵列（dataflow 可按数据复用机会切换）：

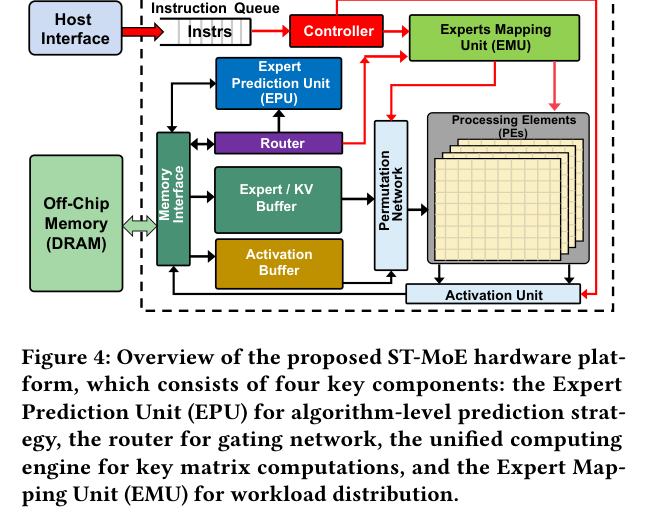

ST-MoE 硬件平台总览

执行流水线是精髓，看下图：

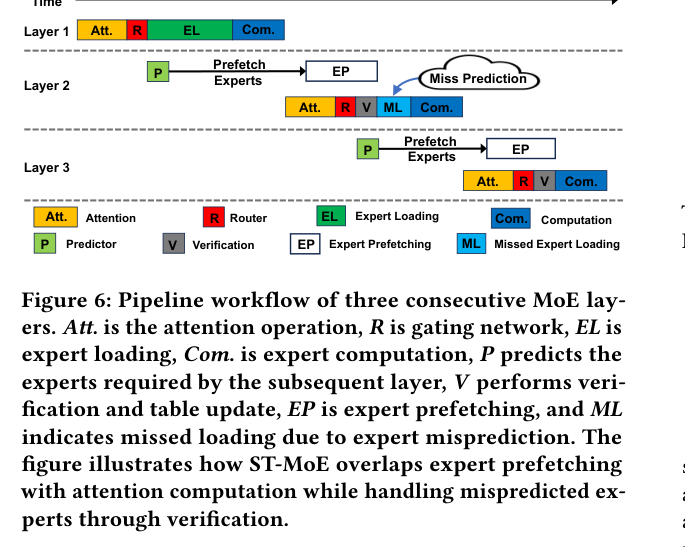

三个连续 MoE 层的流水线工作流

对着图走一遍：Layer 1 的 gating 结果一出来，Predictor（P）立刻预测 Layer 2 的 expert 并启动 prefetch（EP）——这段搬运和 Layer 1 的 expert 计算、Layer 2 的 attention 完全重叠。Layer 2 的 router 出真实结果后做验证（V）：预测对的 expert 已经在片上，直接开算；预测漏的走 Missed Loading（ML）现补。miss 的代价有界——最坏退化成按需加载，不会比 baseline 更差，模型精度则完全不受影响（预测只影响搬运时机，不改变路由结果，这是和 Adap-G 那类”少激活 expert”的有损方法的本质区别）。

4. 效果

四个 MoE 模型（Qwen1.5/2.0-MoE、DeepSeek-V2、DeepSeek-MoE）× 三个任务（CNN/DM、MATH、HumanEval），对比 GPU 基线、Adap-G、Pre-gated MoE：

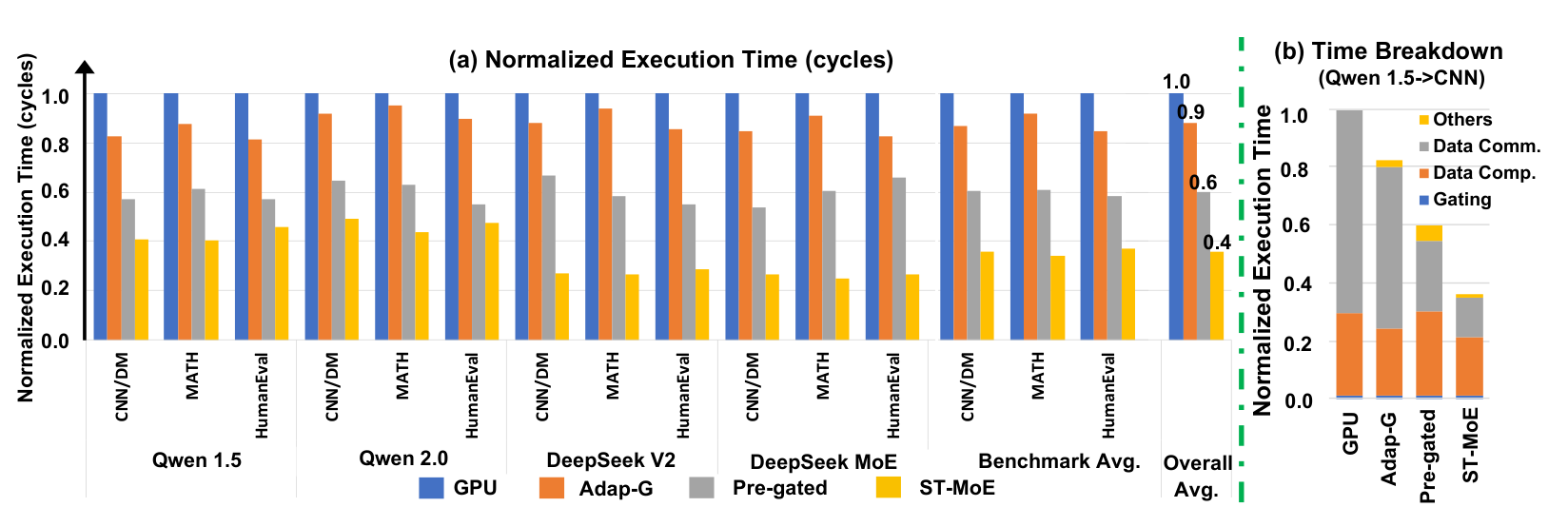

归一化执行时间对比及时间分解

执行时间比 GPU 基线平均降 60%，比 Adap-G 降 56%，比 Pre-gated 降 33%
右边的时间分解图说明收益来源：GPU 基线里 Data Comm（灰色）占七成，ST-MoE 把这块几乎压没了——预测 + 重叠正是打在数据搬运上
对比 Pre-gated MoE 的优势也讲得清楚：Pre-gated 要额外训练一个 pre-gating 函数，ST-MoE 纯查表零训练，还能利用跨 token 相关性

能耗方面比较诚实：比 GPU 基线多 10%（miss 补搬 expert 的代价），但 EDP（能耗延迟积）平均只有 GPU 的 0.4 倍——时间省得多，能耗多一点，综合效率大赚。

消融实验把贡献拆开（五个配置递进）：动态 dataflow 贡献 1.1→1.4 倍，加时间相关（HT）到 2.0 倍，再加空间相关（CCT）到 2.33 倍。空间和时间两路信源确实互补，谁也替代不了谁。

5. 一点个人 take

Expert prefetching 这个方向我一直在跟（自己做 ExpertFlow 时也深挖过 expert 激活的可预测性），说几点看法：

这篇的价值在于把”预测”做得极轻。之前的方案要么训练额外的预测网络（Pre-gated），要么用 LSTM/attention 做序列预测——预测器本身的开销和部署复杂度就把收益吃掉一块。ST-MoE 用两张查找表 + 阈值打分做到 80%+ 准确率，说明 expert 路由的可预测性是浅层统计规律，杀鸡不需要牛刀。
跨 token 相关性被严重低估了。大部分 prefetch 工作只用跨层信号（毕竟 gating 结果天然按层出），但消融显示 HT 这路信号贡献了 1.4→2.0 倍的跳变，比 CCT 的增量还大。上个 token 用过的 expert 大概率还热——这其实暗示 expert cache 的 LRU 策略天然就有效，两者是一体两面。
保留意见：实验是自研加速器 + 模拟器上的结果，profiling 阶段的领域依赖性也值得注意——表是按应用域建的，跨域 serving（一个服务同时接代码和闲聊请求）时 CCT 的质量会打折扣，这在真实多租户场景是个实际问题。另外 batch 变大后不同请求的 expert 需求会天然”并集化”，预测的价值会被稀释——这也是所有 expert 预测方法共同的适用边界：低 batch、边缘侧最香。

欢迎评论区交流，做 MoE 推理的朋友应该会有共鸣。
