Gemma 4 拆解 | 多模态怎么塞进端侧，MTP drafter 又是怎么自带投机采样的

原文：Gemma 4 Technical Report

1. 前言

我看 LLM 技术报告有个习惯：跳过刷榜表格，直接翻到架构章节里那些”为了省内存/省算力我们做了什么妥协”的段落。因为真正决定一个模型能不能跑在你手机上的，从来不是它 MMLU 高了几个点，而是这些抠 overhead 的工程细节。

Gemma 4 这份报告在这方面料很足。这一代最值得聊的两块，恰好都踩在”端侧效率”这个点上：

  • 多模态：怎么把图像、音频塞进一个本来只吃文本的 decoder？还要支持任意宽高比，还要在最小的 2B 模型上跑得动？更狠的是它的 12B 版本干脆把 vision / audio encoder 整个砍掉，走”encoder-free”路线。
  • MTP drafter：模型自带了一个用于投机采样（speculative decoding）的多 token 预测 drafter，而且设计上巧妙绕开了”drafter 需要单独 prefill”这个老大难。

这篇就重点扒这两块，配简化源码帮你把数据流理顺。刷榜数据放最后，想看的自己翻。

2. 先认识一下这个模型家族

Gemma 4 一共 5 个尺寸，跨度从手机端一路铺到单卡服务器：

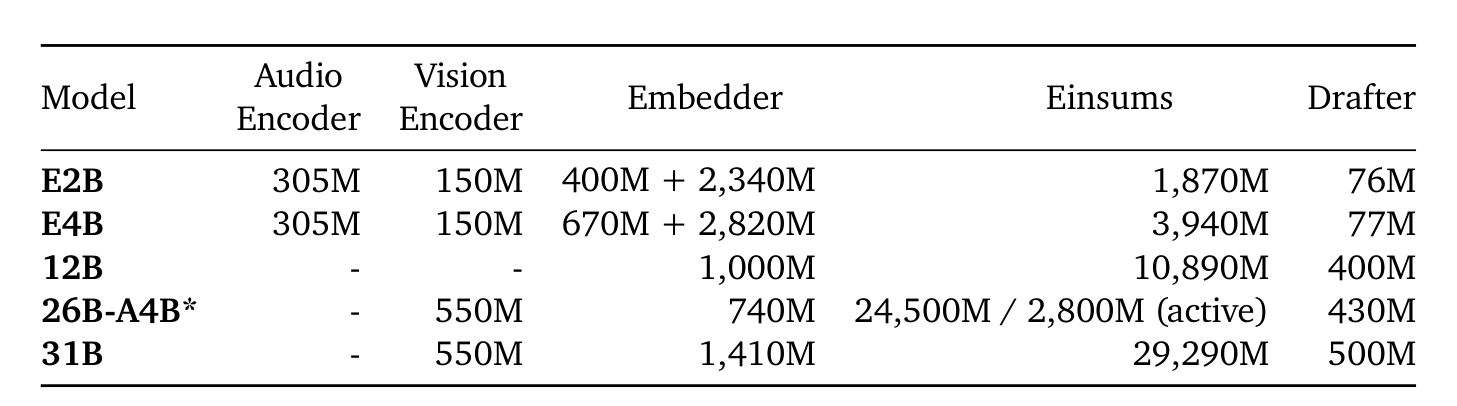

Gemma 4 各模型参数拆解

对着这张表说几句人话：

  • E2B / E4B：E 是 effective。沿用了 Gemma 3n 那套 per-layer embedding 的把戏——总参数 5B / 8B，但每步真正激活的只有 2.3B / 4.5B。这俩也是唯一自带 audio + vision encoder 的（各 305M + 150M），主打端侧全模态。
  • 12B：注意它 audio / vision encoder 两列都是 -。因为它走的是 encoder-free 统一架构（第 3.3 节细讲），这是这代最激进的一处改动。
  • 26B-A4B：带星号的是 MoE，24,500M 总参数但只激活 2,800M（约 3.8B active），典型的”稀疏激活”路线。
  • 31B：最大的 dense 模型。

最右边那列 Drafter——76M 到 500M 不等——就是本文要重点扒的 MTP drafter，每个主模型都单独配了一个。词表 262k。

顺带提一句跟本文主线相关的省内存操作：global attention 层用 p-RoPE（p=0.25），并且在 global 层直接让 value 复用 key，把 global KV cache 砍掉 37.5%。这些都是端侧模型抠内存的常规手段——OOM 是这类模型永远的敌人。

3. 多模态：怎么把图像和音频喂进一个文本模型

3.1 核心矛盾：变长宽比 vs 固定 token 预算

传统 ViT 的做法是把图 resize 成固定的 224×224 或 336×336，简单粗暴。但问题是：一张 16:9 的截图和一张竖屏文档，硬拉成正方形，信息全糊了；可你要是保留原始分辨率，token 数又会爆炸，端侧根本扛不住。

这就是多模态输入绕不过去的核心矛盾：既要保住宽高比，又要卡住 token 预算。

Gemma 4 的 vision encoder 是标准 ViT（patch size = 16），支持变长宽比，靠的是三件套：

  1. axial 2D-RoPE——把 RoPE 拆成横、竖两个轴分别做旋转位置编码；
  2. non-causal attention——图像 patch 之间当然要双向看；
  3. 2D 绝对位置编码。

关键在于它怎么在这对矛盾之间做权衡。报告给了 Algorithm 1，逻辑其实非常朴素——先算一个理想缩放系数 f，让缩放后的总 patch 数刚好卡在预算 N_max 附近，再向下取整到 patch 的整数倍：

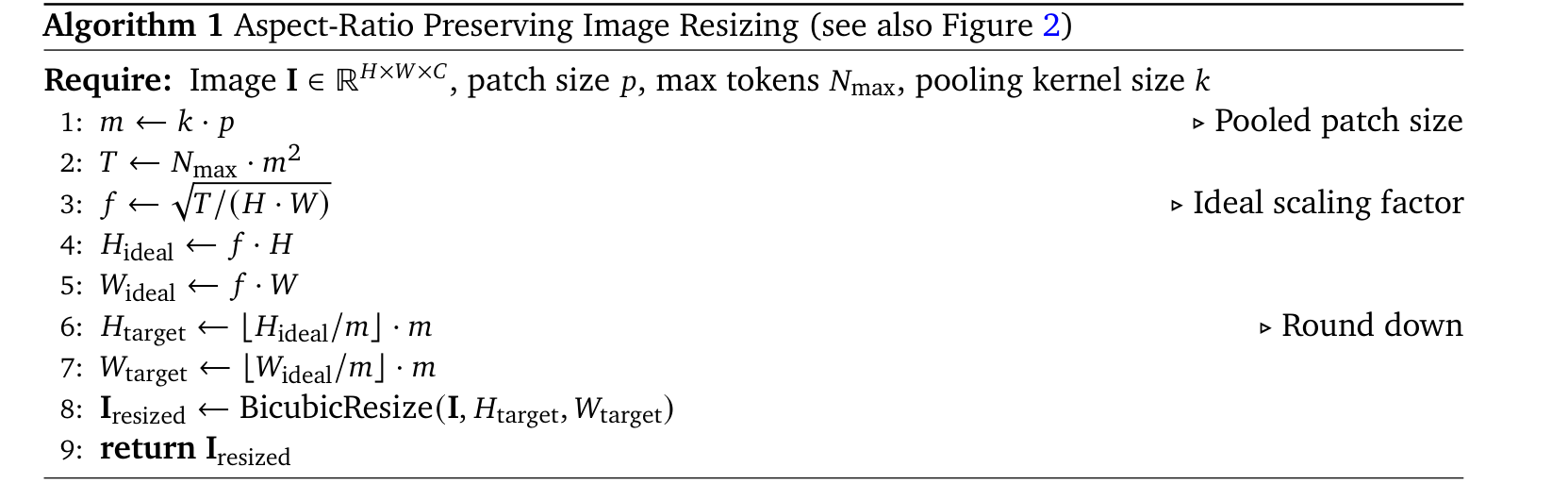

保持宽高比的图像缩放算法

N_max 只有 5 个离散档位：{70, 140, 280, 560, 1120}。翻译成代码就一目了然了：

import math

def aspect_preserving_resize(H, W, p=16, k=3, n_max=280):
    """
    H, W : 原图高、宽
    p    : patch size (16)
    k    : pooling kernel size（相邻 k×k 个 patch 池化成 1 个 soft token）
    n_max: 目标 soft token 数上限
    """
    m = k * p                       # 一个 pooled patch 覆盖的像素边长 = 48
    T = n_max * (m ** 2)            # 面积预算：缩放后总像素数的目标值

    f = math.sqrt(T / (H * W))      # 理想缩放系数：让缩放后面积 ≈ T
    H_ideal, W_ideal = f * H, f * W

    # 向下取整到 m 的整数倍，保证能被 patch + pooling 整除
    H_target = (H_ideal // m) * m
    W_target = (W_ideal // m) * m

    return bicubic_resize(image, H_target, W_target)

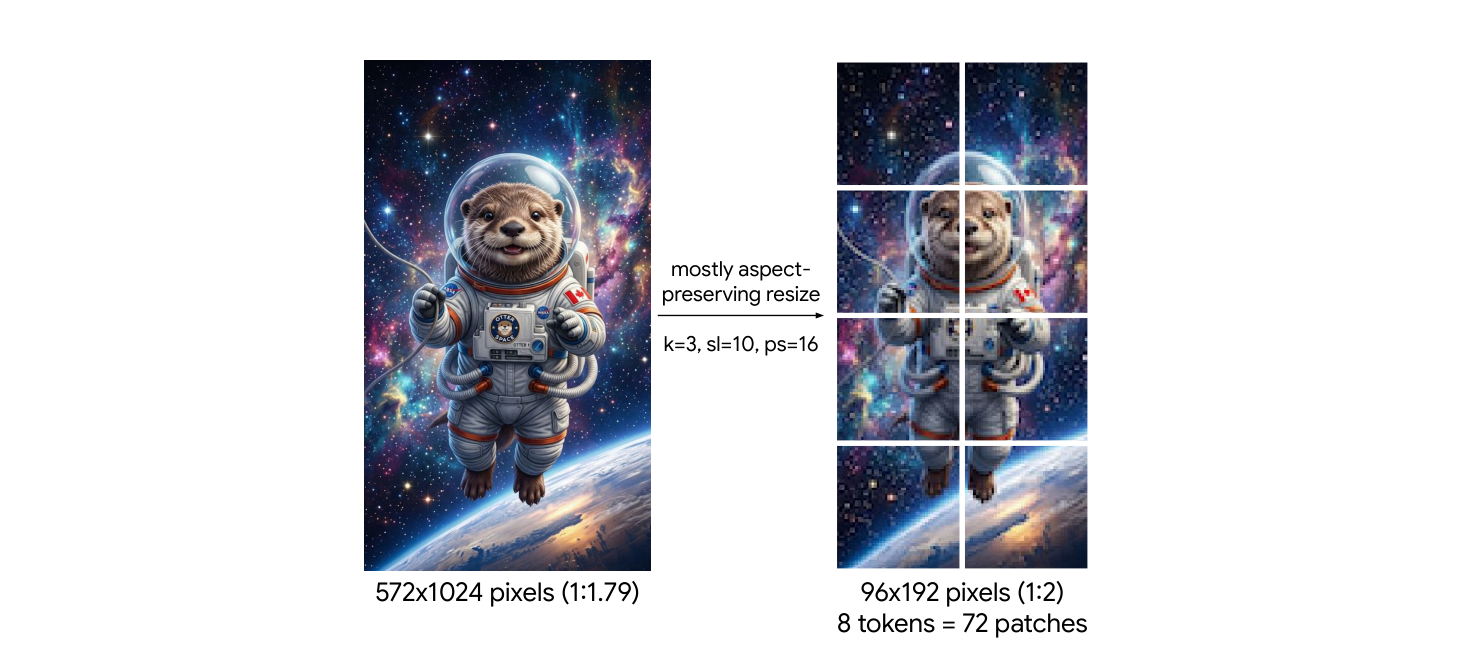

报告里的例子很直观（下图）：一张 572×1024（约 1:1.79）的图，在 k=3, N_max=10 的设定下被缩成 2×4 个 pooled patch（每个 48px），也就是 96×192；这对应 72 个 16px 的 patch，过完 vision encoder 后再做 3×3 pooling，最终只剩 8 个 soft token 喂给 LLM backbone。

图像缩放示意：从整图到 soft token

注意这条链路的巧劲：72 个 patch 进 encoder，出来 pool 成 8 个 token 进 LLM。也就是说 vision encoder 内部照常用较多 patch 保住空间分辨率，但真正占用 LLM 上下文的只有池化后那 8 个 token——算力花在 encoder 里，上下文预算省在 LLM 里。这个 trade-off 拿捏得很到位。

vision encoder 本身有两个尺寸（Table 10）：150M 版是 d_model=768 / d_MLP=3072 / 12 heads / 16 层，550M 版是 1152 / 4304 / 16 heads / 27 层。E2B/E4B 用小的，大模型用大的。

3.2 音频：直接吃连续表征，不做 VQ

音频这块，E2B/E4B 用的是 305M 的 USM-based conformer encoder：40ms 一个 chunk，Mel filterbank 输入，2 层下采样卷积 + 12 层 Conformer。相比 Gemma 3n 的 680M 砍了 55%。

有个设计选择值得单独拎出来说：它不做 vector quantization（VQ），LLM 直接吃 encoder 输出的连续表征。这跟很多”把音频离散化成 token”的方案是反着来的——VQ 会引入量化损失，直接喂连续 embedding 保真度更高，代价是接口上得多挂一个 projection。encoder 在预训练阶段是冻结的。

3.3 重头戏：Encoder-free 的 12B —— 把 encoder 直接砍了

前面 E2B/E4B 还是”外挂 encoder”的经典范式。但 12B 这版是从头训练的、统一的 encoder-free 架构，把独立的 vision / audio encoder 换成了轻量 projection。这是我觉得整份报告最激进、也最能说明趋势的一处。

视觉侧：12B 直接吃 48×48×3 的 RGB patch，然后——注意——把原来 550M 的 vision encoder 换成一个大矩阵乘法（35M 参数）。空间信息靠给 patch 表征加 2D 坐标位置编码、再过一层 LayerNorm 来维持。

import torch
import torch.nn as nn

class EncoderFreeVision(nn.Module):
    """12B 的 encoder-free 视觉输入：不要 ViT，一个大 matmul 搞定"""
    def __init__(self, d_model, patch=48):
        super().__init__()
        # 原来一整个 550M ViT → 现在就一个 (48*48*3 → d_model) 的线性层（~35M）
        self.proj = nn.Linear(patch * patch * 3, d_model)
        self.ln = nn.LayerNorm(d_model)

    def forward(self, patches, coords):
        # patches: [N, 48*48*3]  已拍平的 RGB patch
        # coords : [N, d_model]  每个 patch 的 2D 坐标位置编码
        x = self.proj(patches)          # 一次大矩阵乘 = 全部"视觉编码"
        x = x + coords                  # 注入 2D 空间感知
        return self.ln(x)               # 直接进 LLM backbone

音频侧更狠：那个 305M 的 USM conformer encoder 被整个丢掉。原始音频按 40ms、16kHz 切 chunk，每个 chunk 就是个 640 维向量，直接 projection 进 LLM 的 embedding 空间。因为音频本身是时序的，连额外的位置编码都省了。

class EncoderFreeAudio(nn.Module):
    """原始波形 → 640 维/chunk → 直接投影进 LLM，没有 conformer"""
    def __init__(self, d_model, chunk_dim=640):
        super().__init__()
        self.proj = nn.Linear(chunk_dim, d_model)

    def forward(self, audio_chunks):
        # audio_chunks: [T, 640]  每个 40ms chunk 一个向量
        return self.proj(audio_chunks)  # 就这一步，时序性天然保留，无需 PE

这背后的思路，本质上还是：当 LLM backbone 足够强，”模态编码”这件事可以从一个厚重的独立网络，退化成一个 projection 层，让 backbone 自己去学怎么理解 pixel 和 waveform。省下来的是参数、是显存、是端侧部署的复杂度。代价当然也有——得从头训、要更多数据和算力去 train 这个统一模型。说白了就是把复杂度从推理侧搬到了训练侧，而对端侧场景来说，这笔账是划算的。

4. MTP drafter：给模型自带一个投机采样的”打草稿”小模型

4.1 先说清楚投机采样在解决什么

自回归解码天生是串行的：一次前向只出一个 token，GPU 在 decode 阶段大部分算力其实是闲着的（memory-bound）。投机采样（speculative decoding）的思路是：用一个便宜的小模型（drafter）先一口气猜出未来 k 个 token，再让大模型一次前向并行地”验收”这 k 个。猜对的部分直接白嫖，猜错的从第一个错的地方截断重来。

只要 drafter 猜得够准（acceptance rate 高）、又足够便宜，整体 decode 速度就能翻倍。EAGLE（Li et al., 2024）这一系的做法是让 drafter 复用大模型的 feature / 隐层激活来提高命中率——Gemma 4 的 MTP drafter 走的就是这条线。

4.2 Gemma 4 的 MTP 结构：cross-attend 主模型的 KV，免 prefill

先看图，理解它跟主模型的耦合方式：

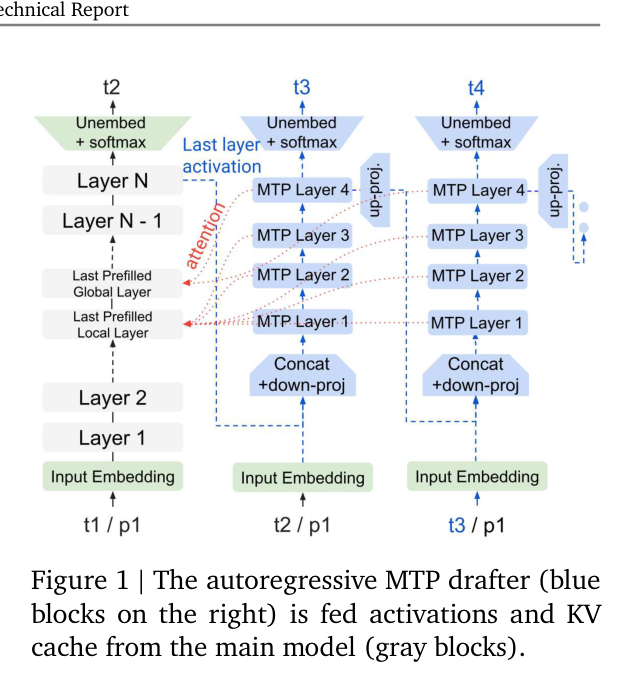

自回归 MTP drafter 结构

左边灰色是主模型（Layer 1 … Layer N），右边蓝色是 MTP drafter。核心机制报告说得很干脆（2.6 节），我提炼成三点：

  1. 输入：主模型上一步的 last-layer 激活 + token embedding，一起喂进 MTP head。
  2. 结构：drafter 是一个独立的 embedder + 4 层 Transformer block，它cross-attend 到主模型的 KV cache（图里红色 attention 箭头指向 Last Prefilled Local/Global Layer）。
  3. 最关键的收益：正因为它去 cross-attend 主模型现成的 KV，它自己不需要单独 prefill，而且支持任意 draft 长度。

第 3 点是我觉得这个设计最漂亮的地方。很多 drafter 方案要么本身是个独立小模型（得自己把 prompt prefill 一遍，长 prompt 下这笔开销不小），要么像 Medusa 那样加多个预测头、但受限于固定结构。Gemma 4 让 drafter 直接寄生在主模型的 KV 上——prompt 的信息在主模型 prefill 时已经算好并缓存了，drafter 白嫖就行。

结构规格：Transformer block 的 model dim，E2B/E4B 是 256，26B-A4B/31B 是 1024；每个都是 3 层 local + 1 层 global attention。

用简化代码把这个 forward 串一遍（省了 rope、norm 等细节，只保留数据流）：

class MTPDrafter(nn.Module):
    """自带投机采样的 MTP drafter：cross-attend 主模型 KV，免 prefill"""
    def __init__(self, d_main, d_draft=256, n_layers=4):
        super().__init__()
        self.embed = nn.Embedding(VOCAB, d_draft)     # 独立 embedder
        # 把 [主模型激活, token embedding] 拼起来再降维到 drafter 维度
        self.down_proj = nn.Linear(d_main + d_draft, d_draft)
        self.layers = nn.ModuleList([
            DraftBlock(d_draft, cross_kv_dim=d_main)   # 每层都能 cross-attend 主模型 KV
            for _ in range(n_layers)                   # 3 local + 1 global
        ])
        self.up_proj = nn.Linear(d_draft, d_main)      # 投回主模型空间

    def draft_one_step(self, prev_hidden, prev_token_id, main_kv):
        # prev_hidden  : [B, d_main]  主模型上一步的 last-layer 激活
        # prev_token_id: [B]          上一步接受的 token
        # main_kv      : 主模型 prefill 好的 KV cache，直接复用，无需重算
        tok = self.embed(prev_token_id)                # [B, d_draft]
        x = self.down_proj(torch.cat([prev_hidden, tok], dim=-1))
        for layer in self.layers:
            x = layer(x, cross_kv=main_kv)             # ← 寄生在主模型 KV 上
        h = self.up_proj(x)                            # [B, d_main]
        return h                                        # 再过主模型 unembed 出下一个草稿 token

    @torch.no_grad()
    def draft(self, hidden, token_id, main_kv, k=4):
        """自回归地连猜 k 个 token 作为草稿，交给主模型一次性验收"""
        drafts = []
        for _ in range(k):                             # 支持任意 draft 长度
            hidden = self.draft_one_step(hidden, token_id, main_kv)
            token_id = unembed_argmax(hidden)          # 复用主模型的 unembed
            drafts.append(token_id)
        return drafts

一个完整的投机步长这样（drafter 猜 → 主模型并行验收 → 接受最长匹配前缀）：

def speculative_step(main_model, drafter, hidden, last_token, main_kv, k=4):
    # 1) drafter 便宜地猜 k 个
    draft_tokens = drafter.draft(hidden, last_token, main_kv, k=k)

    # 2) 主模型一次 forward 并行验收这 k 个
    #    （省时间的关键：k 个 token 只花大模型 1 次前向）
    logits, new_hidden = main_model.verify(draft_tokens, main_kv)

    # 3) 从第一个不匹配处截断，前面的全部接受
    accepted = accept_longest_prefix(draft_tokens, logits)
    return accepted, new_hidden

4.3 Efficient MTP Decoding：别让最后那个大 unembed 拖后腿

这里有个很实在的工程细节。drafter 每猜一个 token，最后都要过一次 unembed，也就是投影到 262,000 的词表上做 softmax——d × 262000 这个矩阵乘，在小 drafter 上反而成了 overhead 大头（drafter 本体才 256 维，结果尾巴上挂了个 26 万维的大矩阵乘，头轻脚重）。

Gemma 4 对 E2B/E4B 的 drafter 做了优化：把”投影到整个词表”换成”在 token 聚类上做 top-k”，最终那个矩阵乘从 d × 262,000 降到 d × 4096，而 acceptance rate 基本不掉。

def cheap_unembed(hidden, cluster_centroids, cluster_tokens, top_k=4096):
    # 不再算 d × 262000 的完整 logits
    # 1) 先在 token 聚类(centroid)层面选出最可能的若干簇
    cluster_logits = hidden @ cluster_centroids.T      # 便宜：簇数远小于 262k
    top_clusters = cluster_logits.topk(...).indices
    # 2) 只在这些簇覆盖的 ~4096 个候选 token 上算真正的 logits
    cand = gather_tokens(cluster_tokens, top_clusters) # ~4096 个候选
    logits = hidden @ embed_weight[cand].T             # d × 4096，省了一个数量级
    return logits, cand

这个思路跟稀疏 MoE 的 routing 其实同源——都是”别在全量上算，只在最相关的一小撮上算”。对 drafter 这种要被反复调用 k 次的模块，把尾部大矩阵乘从 26 万降到 4 千，收益是实打实的。

5. 效果：这套组合拳换来了什么

架构讲完，看一眼刷榜（Table 5，跟 Gemma 3 27B 对比）：

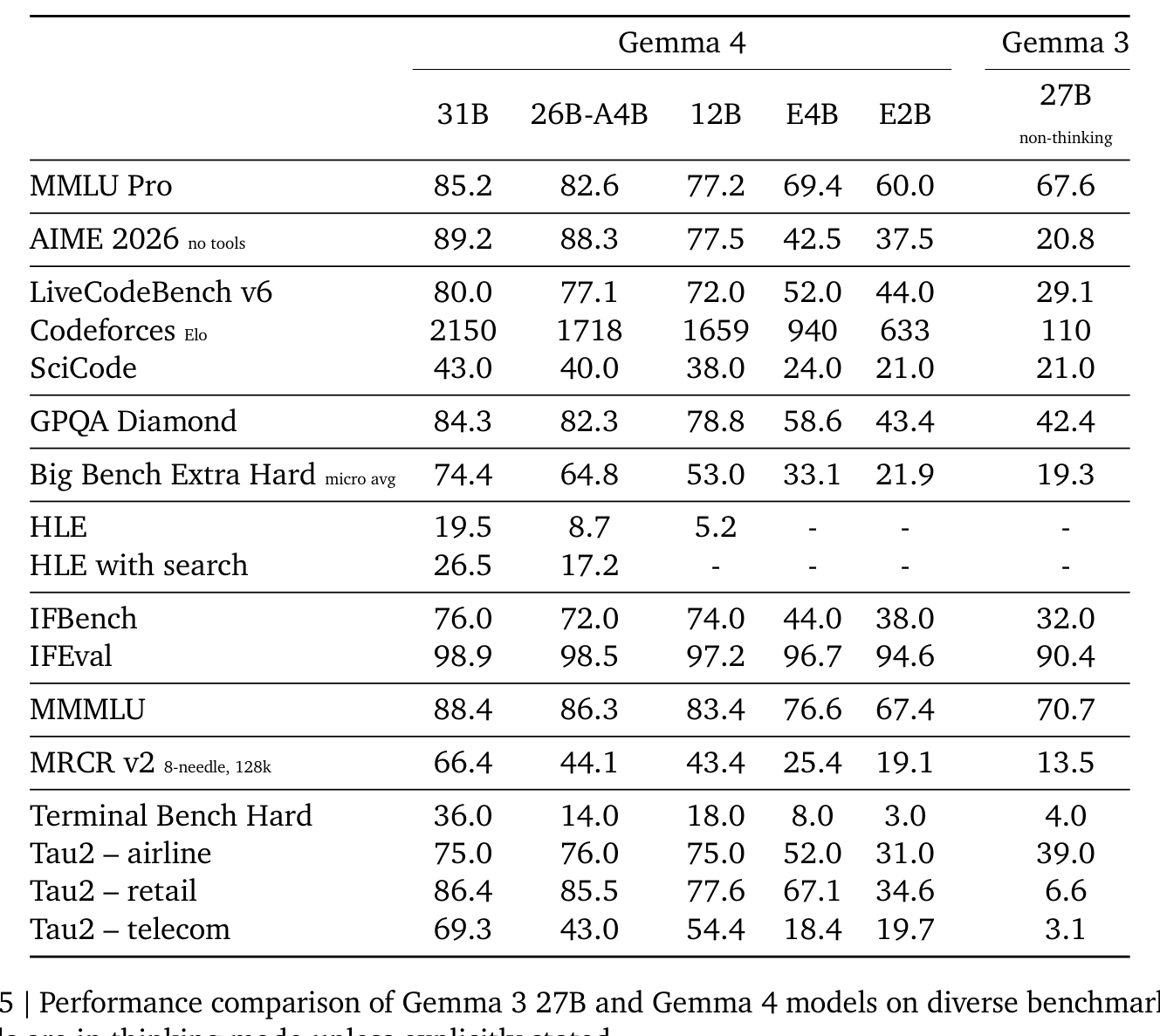

Gemma 4 与 Gemma 3 27B 各 benchmark 对比

挑几个我关注的：

  • 31B 在 AIME 2026 上 89.2，LiveCodeBench v6 拿到 80.0、Codeforces Elo 2150，比上一代 27B（29.1 / 110）是断层式提升。当然这里 Gemma 4 开了 thinking mode、Gemma 3 是 non-thinking，不完全公平，但代差很明显。
  • 26B-A4B 这个 MoE 只激活 3.8B，却能在多数 benchmark 上贴着 31B dense 打（AIME 88.3 vs 89.2），再次说明稀疏激活这条路线在效果/成本比上的价值——这也正是我一直关注的 MoE 方向的核心卖点。
  • 就算是最小的 E2B（激活才 2.3B），AIME 也有 37.5，比上一代 27B 的 20.8 还高。端侧模型的天花板在肉眼可见地抬高。

内存这块（Table 3），配合 QAT 量化，E2B 量化后权重只要 0.8GB、E4B 2.3GB——是真能塞进手机的量级。

6. 一点个人 take

扒完这篇，我自己几个感受：

  1. 多模态正在”去 encoder 化”。12B 那套 encoder-free、用一个 35M 大 matmul 替掉 550M ViT 的做法，方向上跟”让强 backbone 自己吃原始信号”是一致的。虽然代价是训练侧更重，但对端侧部署（少一堆模块、少一份显存）太友好了。这个趋势值得盯。

  2. MTP drafter 那个”cross-attend 主模型 KV、免 prefill”的设计是真的巧。它把 drafter 从”一个需要独立维护上下文的小模型”变成”寄生在主模型 KV 上的一个 4 层小尾巴”，长 prompt 场景下省掉的 prefill 开销很关键；再加上 top-k 聚类砍掉尾部大 unembed，整套东西透着一股”每一处 overhead 都不放过”的抠劲儿——这正是做推理效率的人该有的样子。

  3. 从 per-layer embedding、value 复用 key 砍 global cache、p-RoPE，到 MTP + QAT，Gemma 4 基本把端侧 LLM 的效率工具箱摊开来挨个用了一遍。单看每一项都不算全新，但把它们整合进一个能真正跑在手机上的模型里，本身就是很硬核的系统工程。

代码都是我按报告描述简化重写的，只为帮理解数据流，跟官方实现肯定有出入，看走眼的地方欢迎评论区拍砖交流。
