Andrew Ng机器学习课程笔记--week5 Network: Learning(上)

July 30, 2020

2020   ·   techniques     ·   techniques

原文: http://zhuanlan.zhihu.com/p/165328360

Neural Networks: Learning 内容较多，故分成上下两篇文章。

一、内容概要

  • Cost Function and Backpropagation

  • Cost Function
  • Backpropagation Algorithm

  • Backpropagation Intuition

  • Backpropagation in Practice

  • Implementation Note：Unroll Parameters
  • Gradient Checking
  • Random Initialization

  • Putting it Together

  • Application of Neural Networks

  • Autonomous Driving

二、重点&难点

1.Cost Function and Backpropagation

1） Cost Function

首先定义一下后面会提到的变量

L: 神经网络总层数
$S_l$ ：l层单元个数（不包括bias unit）
k:输出层个数

回顾正则化逻辑回归中的损失函数：

J(\theta) = - \frac{1}{m} \sum_{i=1}^m [ y^{(i)}\ \log (h_\theta (x^{(i)})) + (1 - y^{(i)})\ \log (1 - h_\theta(x^{(i)}))] + \frac{\lambda}{2m}\sum_{j=1}^n \theta_j^2 \

在神经网络中损失函数略微复杂了些,但是也比较好理解，就是把所有层都算进去了。

\begin{gather*} J(\Theta) = - \frac{1}{m} \sum_{i=1}^m \sum_{k=1}^K \left[y^{(i)}_k \log ((h_\Theta (x^{(i)}))_k) + (1 - y^{(i)}_k)\log (1 - (h_\Theta(x^{(i)}))_k)\right] + \frac{\lambda}{2m}\sum_{l=1}^{L-1} \sum_{i=1}^{s_l} \sum_{j=1}^{s_{l+1}} ( \Theta_{j,i}^{(l)})^2\end{gather*} \

2）BackPropagation反向传播

更详细的公式推导可以参考http://ufldl.stanford.edu–反向传导算法

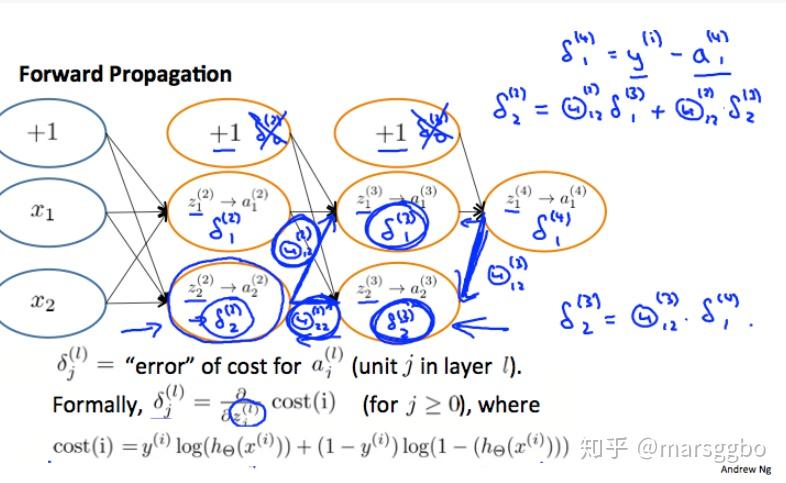

BP算法示意图如下：

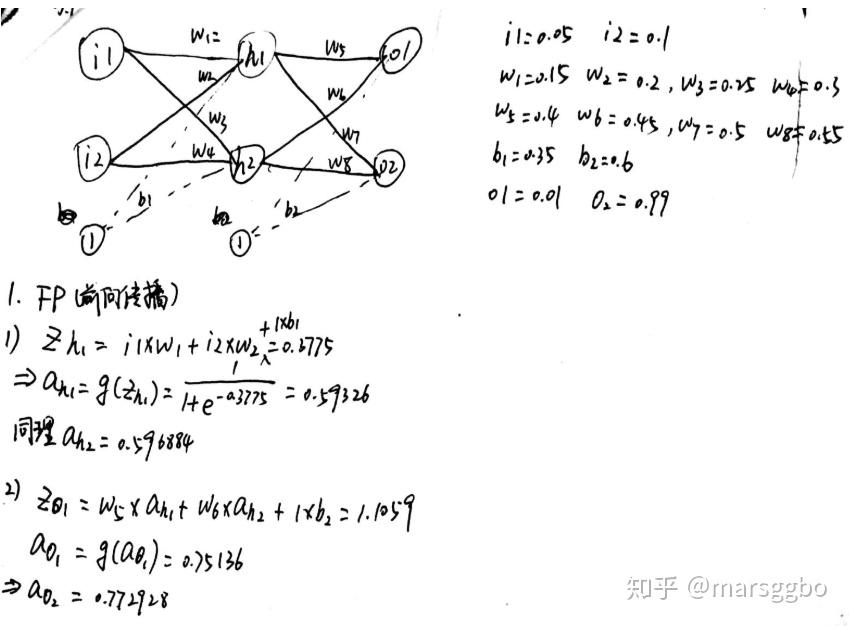

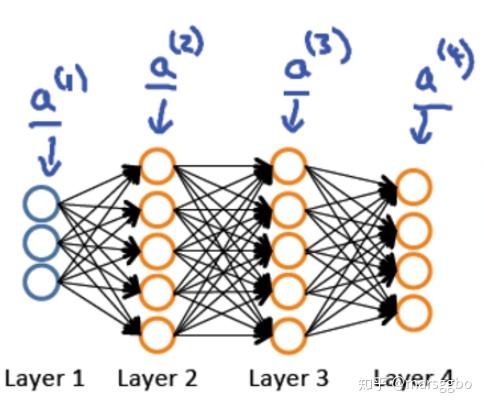

假设神经网络结构如下

- 1. FP

  1. 利用前向传导公式(FP)计算$2,3……$ 直到 ${n_l}$层（输出层）的激活值。 计算过程如下：

- 2. BP

  • 权值更新

首先需要知道的是BP算法是干嘛的？它是用来让神经网络自动更新权重$W$的。 这里权重$W$与之前线性回归权值更新形式上是一样：

那现在要做的工作就是求出后面的偏导，在求之前进一步变形：

注意$J(W,b;x^{(i)},y^{(i)})$表示的是单个样例的代价函数，而$J(W,b)$表示的是整体的代价函数。

所以接下来的工作就是求出$\frac{∂J(W,b;x,y)}{∂W_{ij^{(l)}}}$，求解这个需要用到微积分中的链式法则，即

\[\begin{align*} \frac{∂J(W,b;x,y)}{∂W_{ij^{(l)}}} = \frac{∂J(W,b;x,y)}{∂a_{i^{(l)}}} \frac{∂a_{i^{(l)}}}{∂z_{i^{(l)}}} \frac{∂z_{i^{(l)}}}{∂w_{ij^{(l)}}} = a_j^{(l)}δ_i^{(l+1)} \end{align*} \\\]

更加详细运算过程可以参考一文弄懂神经网络中的反向传播法——BackPropagation,这篇文章详细的介绍了BP算法的每一步骤。

上面的公式中出现了$δ$（误差error），所以后续的目的就是求出每层每个node的$δ$，具体过程如下：

  • 计算δ

对于第 $n_l$层（输出层）的每个输出单元$i$，我们根据以下公式计算残差：

\[\delta_{i}^{(l)}=\left(\sum_{j=1}^{s_{l+1}} W_{j i}^{(l)} \delta_{j}^{(l+1)}\right) f^{\prime}\left(z_{i}^{(l)}\right)\]

对 $l = n_l-1, n_l-2, ……,3,2$的各个层，第 $l$ 层的第 $i$ 个节点的残差计算方法如下：

\[\begin{aligned} \delta_{i}^{\left(n_{l}-1\right)} &=\frac{\partial}{\partial z_{i}^{n_{l}-1}} J(W, b ; x, y)=\frac{\partial}{\partial z_{i}^{n_{l}-1}} \frac{1}{2}\left\|y-h_{W, b}(x)\right\|^{2}=\frac{\partial}{\partial z_{i}^{n_{l}-1}} \frac{1}{2} \sum_{j=1}^{\infty_{l}}\left(y_{j}-a_{j}^{\left(n_{l}\right)}\right)^{2} \\ &=\frac{1}{2} \sum_{j=1}^{S_{n_{l}}} \frac{\partial}{\partial z_{i}^{n_{l}-1}}\left(y_{j}-a_{j}^{\left(n_{l}\right)}\right)^{2}=\frac{1}{2} \sum_{j=1}^{S_{n_{l}}} \frac{\partial}{\partial z_{i}^{n_{l}-1}}\left(y_{j}-f\left(z_{j}^{\left(n_{l}\right)}\right)\right)^{2} \\ &=\sum_{j=1}^{S_{n_{l}}}-\left(y_{j}-f\left(z_{j}^{\left(n_{l}\right)}\right)\right) \cdot \frac{\partial}{\partial z_{i}^{\left(n_{l}-1\right)}} f\left(z_{j}^{\left(n_{l}\right)}\right)=\sum_{j=1}^{S_{n_{l}}}-\left(y_{j}-f\left(z_{j}^{\left(n_{l}\right)}\right)\right) \cdot f^{\prime}\left(z_{j}^{\left(n_{l}\right)}\right) \cdot \frac{\partial z_{j}^{\left(n_{l}\right)}}{\partial z_{i}^{\left(n_{l}-1\right)}} \\ &=\sum_{j=1}^{S_{n_{l}}} \delta_{j}^{\left(n_{l}\right)} \cdot \frac{\partial z_{j}^{\left(n_{l}\right)}}{\partial z_{i}^{n_{l}-1}}=\sum_{j=1}^{S_{n_{l}}}\left(\delta_{j}^{\left(n_{l}\right)} \cdot \frac{\partial}{\partial z_{i}^{n_{l}-1}} \sum_{k=1}^{S_{n_{l}-1}} f\left(z_{k}^{n_{l}-1}\right) \cdot W_{j k}^{n_{l}-1}\right) \\ &=\sum_{j=1}^{S_{n_{l}}} \delta_{j}^{\left(n_{l}\right)} \cdot W_{j i}^{n_{l}-1} \cdot f^{\prime}\left(z_{i}^{n_{l}-1}\right)=\left(\sum_{j=1}^{S_{n_{l}}} W_{j i}^{n_{l}-1} \delta_{j}^{\left(n_{l}\right)}\right) f^{\prime}\left(z_{i}^{n_{l}-1}\right) \end{aligned}\]

将上式中的 $n_l-1$ 与 $n_l$ 的关系替换为 $l与l+1$ 的关系即可得到前面的残差。

将上面的结果带入权值更新的表达式中便可顺利的执行BackPropagation啦~~~

但是！！！需要注意的是上面式子中反复出现的 $f ‘(z_i^{(l)})$ ，表示激活函数的导数。这个在刚开始的确困惑到我了，因为视频里老师在演示计算$δ$的时候根本就乘以这一项，难道老师错了？其实不是的，解释如下： 常用的激活函数有好几种，但使用是分情况的：

  • 在线性情况下：f(z) = z

  • 在非线性情况下：(只举一些我知道的例子)

  • sigmoid
  • tanh
  • relu

所以这就是为什么老师在视频中没有乘以 $f ‘(z_i^{(l)})$ 的原因了，就是因为是线性的，求导后为1，直接省略了。

另外sigmoid函数表达式为$f(z)=\frac{1}{1+e^{-z}}$,很容易知道$f’(z)=\frac{-e^{-z}}{ (1+e^{-z}) ^2 } = f(z)·(1-f(z))$这也就解释了Coursera网站上讲义的公式是这样的了：

\[\text { 4. Compute } \delta^{(L-1)}, \delta^{(L-2)}, \ldots, \delta^{(2)} \text { using } \delta^{(l)}=\left(\left(\Theta^{(l)}\right)^{T} \delta^{(l+1)}\right) \text { . * } a^{(l)} . *\left(1-a^{(l)}\right)\]

所以现在总结一下BP算法步骤：

  1. 进行前馈传导计算，利用前向传导公式，得到$L_2, L_3, \ldots$直到输出层 $\textstyle L_{n_l}$的激活值。
  2. 对输出层（第 $\textstyle n_l$层），计算： $\delta^{(n_l)}= - (y - a^{(n_l)}) \bullet f’(z^{(n_l)})$
  3. 对于 $\textstyle l = n_l-1, n_l-2, n_l-3, \ldots, 2$ 的各层，计算： $\delta^{(l)} = \left((W^{(l)})^T \delta^{(l+1)}\right) \bullet f’(z^{(l)})$
  4. 计算最终需要的偏导数值：
\[\begin{align} \nabla_{W^{(l)}} J(W,b;x,y) &= \delta^{(l+1)} (a^{(l)})^T, \\ \nabla_{b^{(l)}} J(W,b;x,y) &= \delta^{(l+1)}. \end{align} \\\]

使用批量梯度下降一次迭代过程：

  1. 对于所有$\textstyle l$，令 $\textstyle \Delta W^{(l)} := 0 , \textstyle \Delta b^{(l)} := 0$ （设置为全零矩阵或全零向量）
  2. 对于$\textstyle i = 1$ 到$\textstyle m$ ， 使用反向传播算法计算$\textstyle \nabla_{W^{(l)}} J(W,b;x,y)$ 和$\textstyle \nabla_{b^{(l)}} J(W,b;x,y)$ 。 计算$\textstyle \Delta W^{(l)} := \Delta W^{(l)} + \nabla_{W^{(l)}} J(W,b;x,y)$ 。 计算$\textstyle \Delta b^{(l)} := \Delta b^{(l)} + \nabla_{b^{(l)}} J(W,b;x,y)$ 。
  3. 更新权重参数：

\begin{align} W^{(l)} &= W^{(l)} - \alpha \left[ \left(\frac{1}{m} \Delta W^{(l)} \right) + \lambda W^{(l)}\right] \ b^{(l)} &= b^{(l)} - \alpha \left[\frac{1}{m} \Delta b^{(l)}\right] \end{align} \

3) Backpropagation Intuition

本小节演示了具体如何操作BP，不再赘述。

具体可参考Coursera讲义。
